1 引言

绝对角动量平衡是研究大气东、西风带和急流维持的物理基础。绝对角动量由相对角动量（即u角动量）和牵连角动量（即Ω角动量）之和构成，影响大气角动量平衡的三要素分别为山脉力矩、摩擦力矩以及大气自身对角动量的输送。众所周知，在山脉力矩和摩擦力矩的作用下，热带东风带地面大气得到西风角动量，中高纬西风带地面大气失去西风角动量；为了维持东、西风带和急流，大气中必然存在角动量的经向输送（Jeffreys，1926；Bjerknes，1948）。而经向输送主要在对流层上部至平流层下部进行，故必然存在西风角动量的垂直输送（Priestley，1951；Gilman，1964），研究指出角动量在热带通过平均经圈环流向上输送到对流层上部，然后向副热带纬度输送（White，1950；Palmén，1954；叶笃正和杨大升，1955）。对气候态而言，等纬度（φ）面上单位质量大气的Ω角动量相等，单位时间内通过等φ面上不同高度z（或气压p）处角动量输送的差异取决于u角动量。因此，绝对角动量输送只需对u角动量输送进行研究。

根据Lorenz环流分解方案，角动量输送可以分为平均经圈环流输送、定常波输送和瞬变涡旋输送，各项分量对总输送所作贡献随纬度、季节不同。许多学者采用不同资料和方案计算并分析了u角动量及其分量的输送。由于资料的限制，早期研究限于单一年份的季节平均值或年平均值（Starr and White，1951；Buch，1954；叶笃正和邓根云，1956；Obasi，1963；Gilman，1964）。随着气象观测资料的不断积累，研究的时间尺度扩展到多年平均（3～10年）（Newell et al.，1972；Mak，1978；Oort and Peixoto，1983；Trenberth，1987；吴国雄和刘还珠，1987）。自再分析资料出现以来，周春华（2003）给出了u动量及其三个分量输送的气候值（30年以上），王林等（2007）和Egger and Hoinka（2011）则分别给出了定常波和瞬变涡旋对动量输送的气候值。综上所述，除叶笃正和邓根云，1956和Obasi，1963外，前人研究多数着眼于纬向平均u动量通量及其分量的输送，事实上角动量通量和动量通量在高纬地区存在显著差别，两者之间差了因子，60°附近存在明显的动量通量大值中心，而角动量大值中心则不存在；且低纬地区角动量大值中心位置亦较动量中心略偏赤道。同时，关于u角动量通量及其三个分量输送的研究不够全面系统，仅研究了总输送或者某分量输送，且不能认为是严格的气候分析（30年或以上平均）。吴国雄和Tibaldi（1988）指出了平均经圈环流在大气角动量收支中的作用。另外，在研究涡旋通量方面，Mak（1978）和Trenberth and Olson（1988）认为定常和瞬变涡旋量级相差不大，而Kraucunas and Hartmann（2005）认为定常涡旋的贡献较瞬变涡旋小，前人关于不同涡旋在总输送中的相对重要性存在不一致的结论，尚待进一步探索。

还有一系列研究表明，500 hPa以上热带地区角动量输送是辐散的，最大辐散发生在20°N以南，而中纬度地区有角动量的辐合（Buch，1954；叶笃正和邓根云，1956；Obasi，1963），角动量输送的辐合中心与西风急流的维持之间存在着一定的联系。那么，西风角动量输送包含三个分量，在不同季节和不同半球，究竟是何种输送分量对副热带西风急流以及极夜急流的维持起了主要作用，仍需进一步研究。因此，本文选择NCEP/NCAR逐日四次再分析风场资料，分析40年（1958～1997）平均的12～2月、6～8月u角动量经向、垂直输送通量及其三个分量的气候特征，据此讨论三个输送分量对总输送的贡献，进而揭示西风角动量输送与东、西风带以及副热带西风急流、极夜急流之间的密切联系，为深入讨论东、西风带及西风急流的维持机制提供依据。

2 资料和方法 2.1 资料

本文使用NCEP/NCAR一日四次［00、06、12、18时（协调世界时，下同）］第一套再分析u、v、ω资料（Kalnay et al.，1996），覆盖时段为1958年1月1日～1998年2月28日，水平分辨率为2.5°×2.5°，u、v垂直分为17层等压面（1000、925、850、700、600、500、400、300、250、200、150、100、70、50、30、20、10 hPa），ω垂直分为12层，从1000 hPa到100 hPa。

图 1给出了40年（1958～1997）平均12～2月、6～8月的纬向风（）分布图。由图 1a可见，12～2月赤道附近的热带区域从对流层到中平流层均为东风带，副热带西风急流中心位于对流层顶200 hPa附近，北半球冬季高纬度平流层存在极夜急流；东、西风带交界面在对流层内向上向赤道倾斜，在对流层顶附近东风带经向宽度达到最窄，然后在平流层内向上偏离赤道，其中南半球中平流层全为东风带，北半球高空大部分为西风带控制。6～8月（图 1b）情况与12～2月相反，且冬半球急流强度明显强于夏半球。这些结论与全球大气环流时间平均统计图集（吴国雄和刘还珠，1987）所示的保持一致。

图 1

Fig. 1

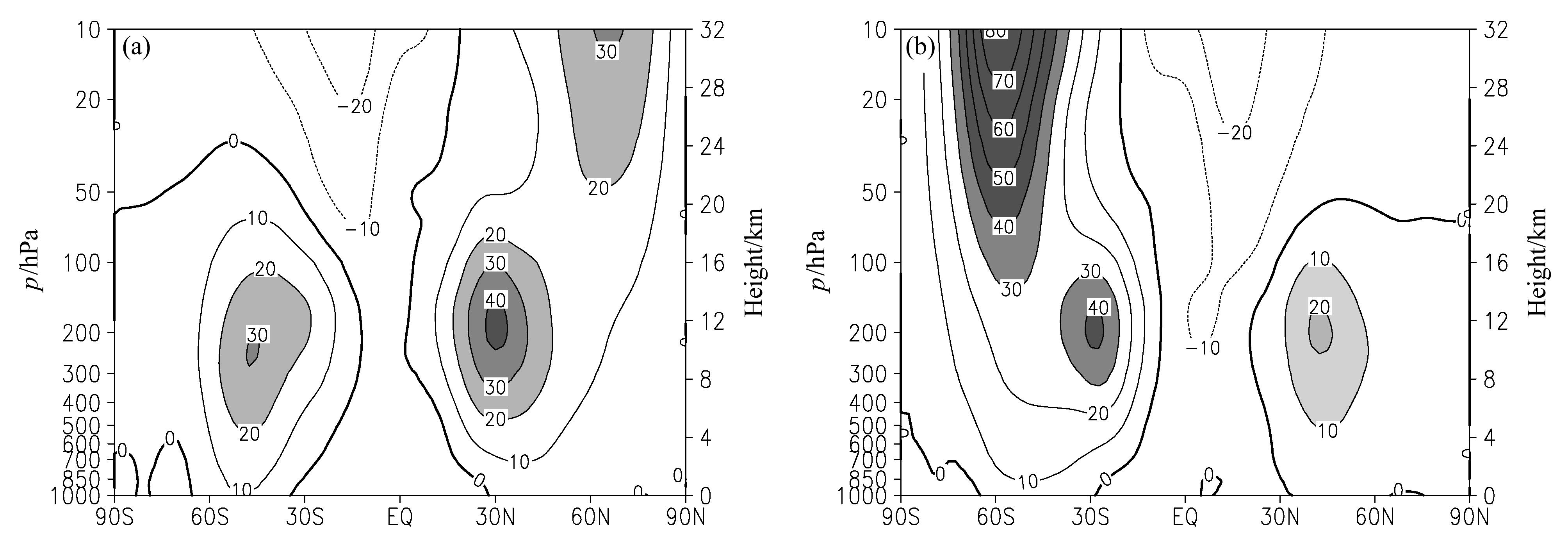

图 1 40年（1958～1997）平均纬向风（）（单位：m s–1）：（a）12～2月；（b）6～8月。粗实线表示=0，等值线间隔为10 m s–1；（a）图阴影区表示≥20 m s–1的急流区，（b）图北（南）半球阴影区表示≥10（30）m s–1的急流区 Fig. 1 The 40-year (1958–1997) mean of zonal mean wind () for (a) DJF (Dec–Jan–Feb) mean and (b) JJA (Jun–Jul–Aug) mean based on NCEP/NCAR reanalysis data (units: m s–1). The heavy solid lines represent=0 , isoline interval is 10 m s–1; shaded areas represent jet stream region with ≥20 m s–1 in (a), ≥10 m s–1 in the Northern Hemisphere and ≥30 m s–1 in the Southern Hemisphere in (b), respectively

2.2 通量分解方案

按照环流分解方案（Lorenz，1967；Oort and Rasmusson，1971；叶笃正等，1991），t_y年、t_m月子午面上点处时空平均物理量的向北、向上通量分解式为

引入u角动量密度

表 1(Table 1)

表 1 标准大气若干等压面处 1 Pa压差气柱对应高度Δz（单位：m） Table 1 HeightsΔz(units: m) of air column correspond to 1 Pa differential pressure at several standard isobaric levels 1000 hPa 500 hPa 100 hPa 10 hPa 温度 288.15 253.90 216.65 227.65 高度Δz/m 0.085 0.151 0.637 6.663 注：据公式计算，其中，干空气比气体常数287.04 J kg–1 K–1，地球标准重力加速度m s–2，气柱平均气温取标准气温，气柱底（z1）、顶（z2）气压取p1=p＋0.5、p2=p－0.5。

表 1 标准大气若干等压面处 1 Pa压差气柱对应高度Δz（单位：m） Table 1 HeightsΔz(units: m) of air column correspond to 1 Pa differential pressure at several standard isobaric levels

图 2

Fig. 2

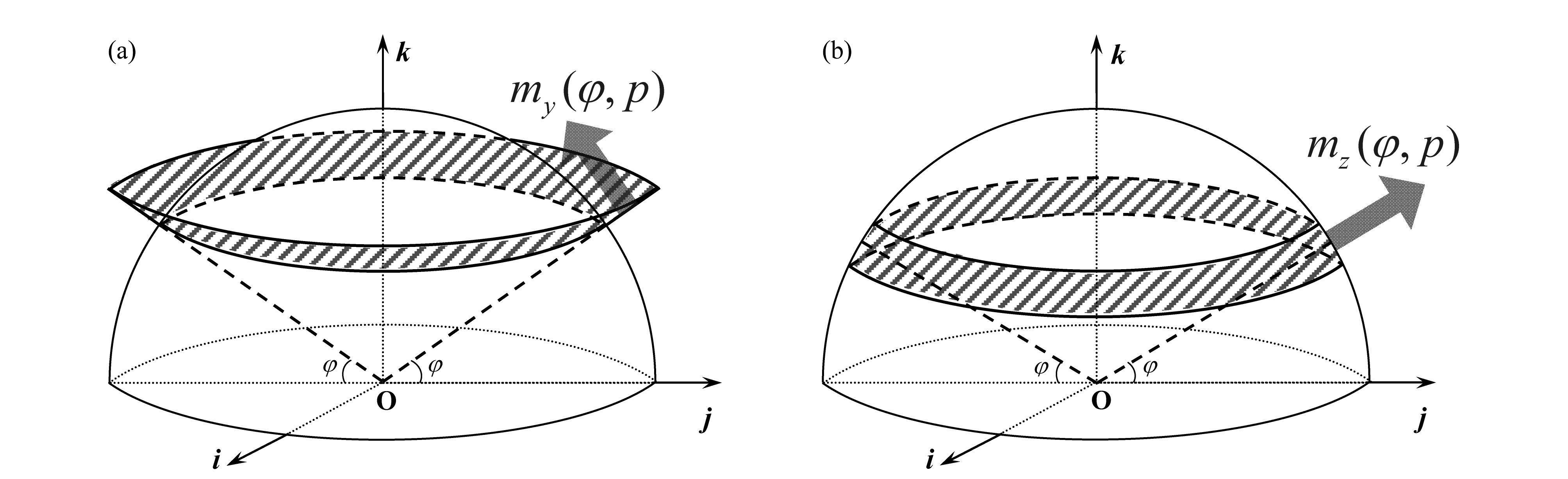

图 2 计算my(φ,p)、mz(φ,p)使用的几何面示意图：（a）圆台侧面Sy=2πaΔz cosφ；（b）球台侧面Sz=2πa cosφ。阴影为圆台（球台）侧面 Fig. 2 Diagrams of geometric plane for computing my(φ,p)andmz(φ,p).Shaded areas represent lateral surface of (a) conical cylinder with Sy=2πaΔz cosφ and (b) spherical segment with Sz=2πa cosφ

t_y年、t_m月通过整个等_φ面向北输入极冠区的u角动量通量及其分量的定义式为

p₀=1013.25 hPa为标准大气压。

由（3）、（4）、（6）式可得t_y年季节平均的u角动量通量m_y(t_y，φ，p)、m_y(t_y，φ)、m_z(t_y，φ，p)，t_y=1,2,...,40及其分量m_yk(t_y，φ，p)、m_yk(t_y，φ)、m_zk(t_y，φ，p)t_y=1,2,...,40，k=1,2,3；进而求上式各项的多年平均，得各季节的气候平均值_y(φ,p)、_y(φ)、_z(φ,p)、_yk(φ,p)、_yk(φ)、_zk(φ,p)，k=1,2,3（注：本文为40年平均），式中时间平均包括月、季、多年三种尺度，是本文的分析依据。 3 u角动量经向输送的气候特征

u角动量经向输送通量分布图_y（图 3a、4a）的强输送带（图上高绝对值区）均位于自由大气中。赤道对流层顶的强输送带随季节变号，12～2月向北半球输出东风角动量，6～8月向南半球输出东风角动量，它们使对流层内东西风交界线（=0）自低空至高空向赤道倾斜；早在1950年代，叶笃正和杨大升，1955即已指出，热带=0线的这种结构与Hadley环流相结合，在西风角动量从低纬东风带向中高纬西风带输出中的重要意义。中心位于副热带对流层顶附近的两个强输送带冬强夏弱，其辐合区与副热带西风急流位置基本重合。冬半球中纬中平流层顶（10 hPa）附近有另一个强输送带，其辐合区与极夜急流位置重合。这和季劲钧（1979）提出的水平方向上西风角动量向急流中心辐合的观点一致。

图 3

Fig. 3

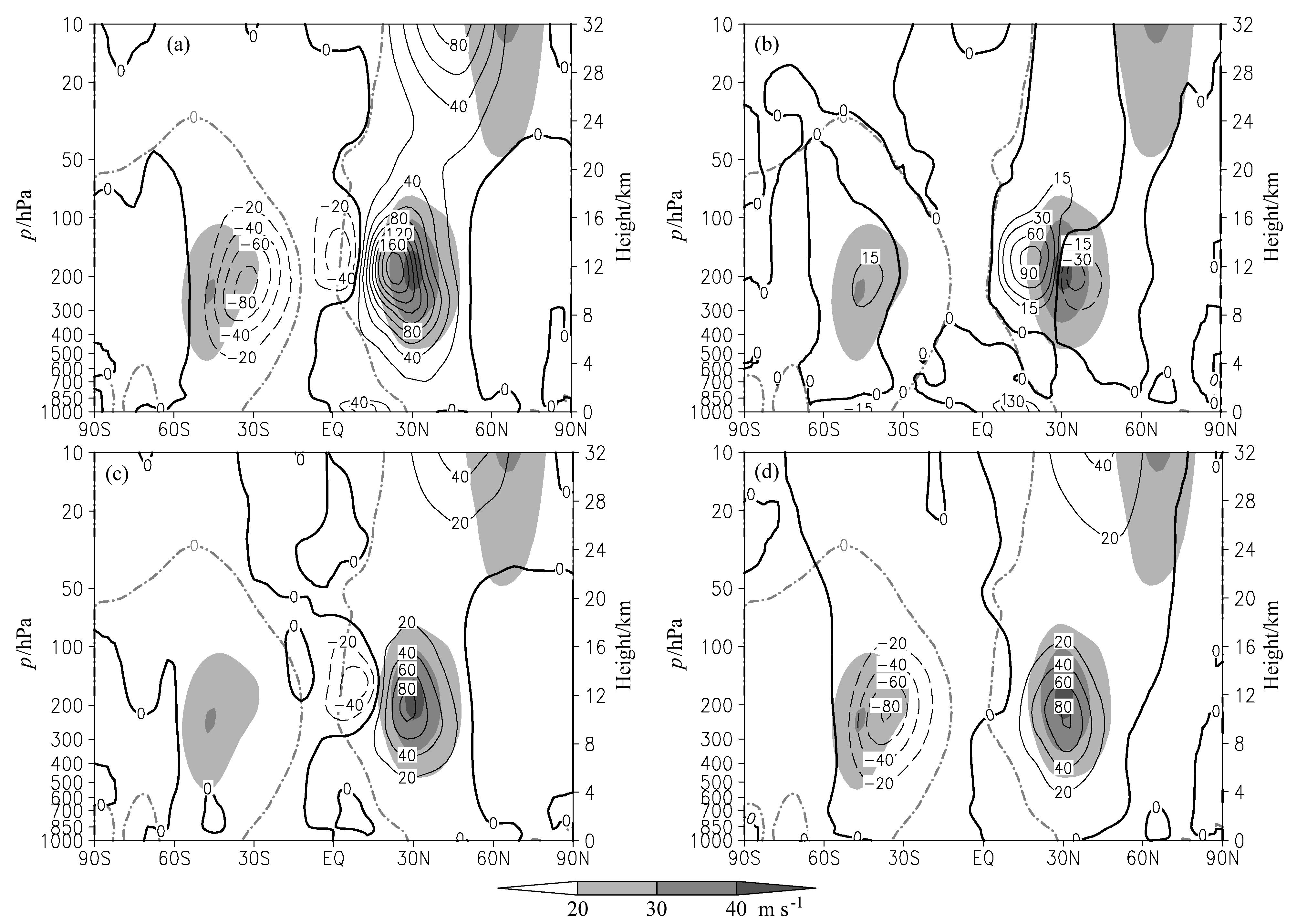

图 3 12～2月向北角动量通量及其分量yk(φ,p)（单位：1013 kg m2 s–2）：（a）y；（b）y1；（c）y2；（d）y3。粗点虚线表示=0；阴影区为急流（≥20 m s–1）；等值线为向北角动量通量 Fig. 3 The DJF mean northward flux of relative angular momentumand its three componentsyk(φ,p)(units: 1013 kg m2 s–2)：（a）y; （b）y1; （c）y2;（d）y3. The heavy dash-dotted lines represent =0; shaded areas represent jet stream region with ≥20 m s–1; isolines indicate northward flux of relative angular momentum

应当指出，在图 3、4的b中，对流层平均经圈环流（Hadley环流、Ferrel环流）中的强经向运动，伴随着Ω角动量与u角动量之间的相互转换，对流层上部Hadley环流向极（为主）和Ferrel环流向赤道（为副）输送结合是副热带西风急流产生和维持的主要原因；而对流层下部Hadley环流向赤道和Ferrel环流向极输送过程伴随的Ω角动量与u角动量的转换，起到抵消山脉力矩和摩擦力矩的作用。

由12～2月（北半球冬季、南半球夏季）经向输送分量分布图（图 3b～d）知，与北半球冬季副热带西风急流有关的由三个分量共同构成，对流层上部到平流层下部的辐合主要由Hadley环流向北、Ferrel环流向南的西风角动量输送形成；中平流层与极夜急流有关的输送辐合由定常波、瞬变涡提供，以瞬变涡为主。南半球副热带西风急流主要由瞬变涡向南输送辐合引起，Ferrel环流上部的向赤道输送也有一定作用，因南半球中纬定常波弱、其输送作用不明显。赤道对流层顶的负输送中心则主要由该处定常波输送引起；热带摩擦层中的强输送（北半球一侧）则主要由东风带内的Hadley环流完成。

由图 4b–d（北半球夏季、南半球冬季）可见，在6～8月，与北半球夏季副热带西风急流有关的主要是定常波、瞬变涡输送及其辐合。而与南半球冬季副热带西风急流有关的主要是平均经圈环流输送、强辐合及瞬变涡旋强输送；与极夜急流有关的主要是瞬变涡旋、定常波输送及其辐合。赤道对流层顶附近的强向北输送与Hadley环流上部北风和定常波将东风角动量向南输送有关；热带摩擦层的强输送在北、南半球分别由定常波、Hadley环流完成。

图 4

Fig. 4

图 4 6～8月向北角动量通量y(φ,p)及其分量yk(φ,p)（单位：1013 kg m2 s–2）：（a）y；（b）y1；（c）y2；（d）y3。粗点虚线表示=0；北（南）半球阴影区为急流（≥10（30）m s–1）；等值线为向北角动量通量 Fig. 4 Same as Fig. 3, but for JJA mean. The shaded areas represent jet stream region with ≥10（30）m s–1 in the Northern Hemisphere and ≥30m s–1 in the Southern Hemisphere

图 5是据（6）式求得的u角动量向北通量及其分量的垂直积分。可见，明显向极输送发生在南北纬60°间，在30°N（S）附近达极值。同 一季节经向输送的半球际分量构成差异明显，瞬变涡绝对输送一般较定常波大；但相对重要性，南半球明显大于北半球。平均经圈环流（Hadley环流）在热带的重要性突出。

图 5

Fig. 5

图 5 40年（1958～1997）平均y(φ)及其分量yk(φ)的垂直积分（单位：1018 kg m2 s–2）：（a）12～2月；（b）6～8月 Fig. 5 Meridional profiles of the vertically integrated 40-year (1958–1997) mean flux of relative angular momentum y(φ) and its components yk(φ) for (a) DJF mean and (b) JJA mean. (units: 1018 kg m2 s–2)

综上，气候经向输送通量及其分量的主要分布特征与前人对个别或少数年份资料的研究结果类似，说明它们有年际稳定性。但应当指出，Starr and White（1951）仅计算了1949年2月1日～7月31日平均的30°N附近的平均经圈环流通量和总的涡旋通量，其涡旋通量没有区分定常和瞬变。Newell et al.（1972）、Oort and Peixoto（1983）、Trenberth （1987）选取的时段分别是1957～1964年、1963～1973年、1979～1982年（去除没有资料的1980 年），采用逐日12时瞬时资料，分别计算了多年平均的季、年通量，但只对6～8月计算了分量通量。因此，并不是严格意义上的气候分析。另外，王林等（2007）用ERA-40资料（1971～2000年）给出了纬向平均定常波对西风动量输送的气候图，指出定常波对西风动量输送最强的区域位于中、高纬度对流层的中上层；其高纬度强输送在本文图 3、4c中不存在。另外，上述研究及周春华等（2003）的研究对象均为纬向平均u动量通量，而本文研究对象为u角动量通量，两者间存在倍的差异，使得前者在中低纬度（高纬度）较后者偏小（大）。这可能是前人研究结果中12～2月60°N（60°S）附近出现定常（瞬变）涡旋输送的负（正）值区，以及6～8月60°S以北出现弱瞬变涡旋正值区的原因（资料不同也可能是原因之一）。

4 u角动量垂直输送的气候特征

由绝对角动量变化原理（Newton，1971；Madden and Speth，1995）知，大气西风角动量的源在热带东风带地面，汇在中高纬西风带地面，而由及其分量的子午面图（图 3、4）知，强输送中心位于高空的对流层顶或中平流层顶；平衡要求热带东风区内有角动量向上输送，中高纬西风区内有角动量向下输送，因此需要分析u角动量的垂直输送及其构成。陈秋士和孙洁伦（1987）也指出，在北半球冬季东、西风带的维持过程中，中纬度不平衡涡动输送和平均经圈环流所造成的垂直输送起着十分重要的作用。限于资料，分析仅在对流层与低平流层进行。

角动量向上通量图_z（图 6a、7a）表明，赤道附近有东风角动量向上输送。冬半球强副热带西风急流的低纬侧角动量下传、中纬侧上传，存在明显垂直输送切变；夏半球弱副热带西风急流则位于中纬弱角动量上传区中。

图 6

Fig. 6

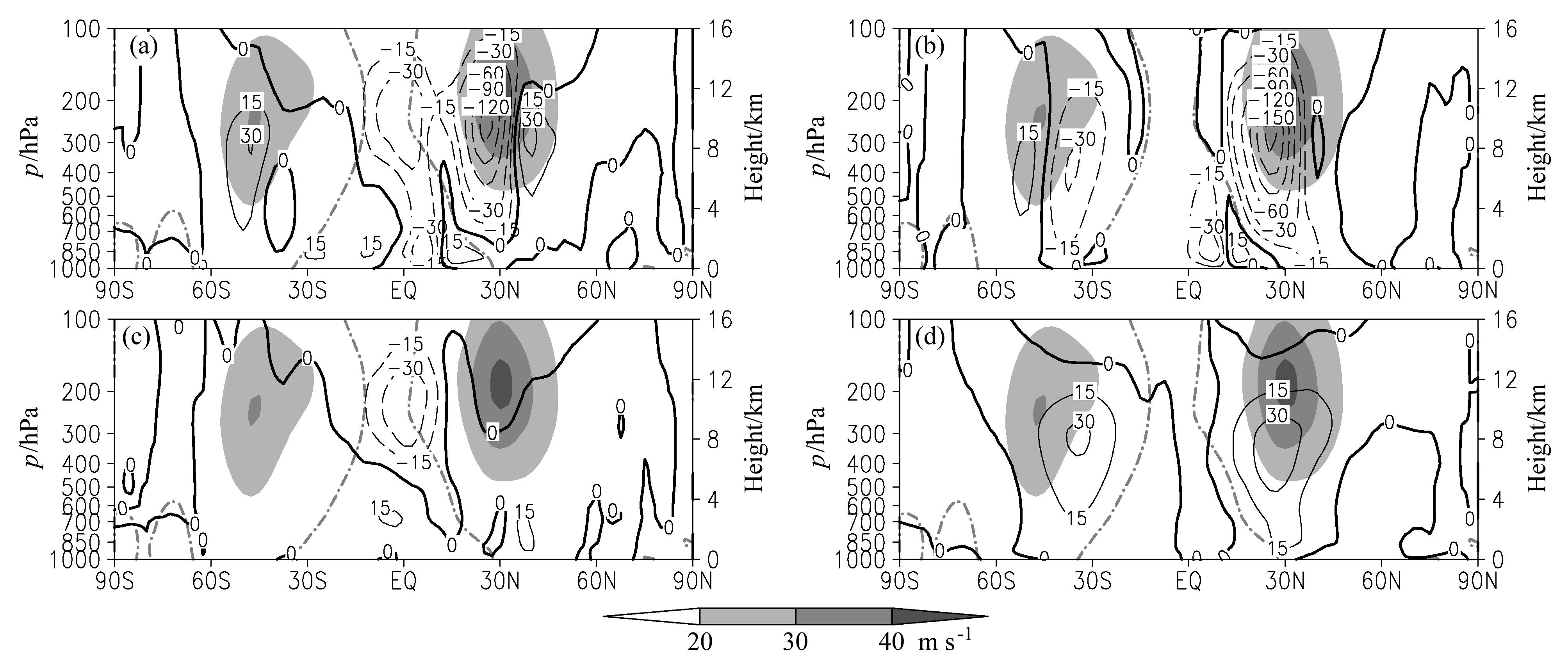

图 6 12～2月向上角动量通量z(φ,p)及其分量zk(φ,p)（单位：1011 kg m2 s–2）：（a）z；（b）z1；（c）z2；（d）z3。粗点虚线表示=0；阴影区为急流（≥20 m s–1）；等值线为向上角动量通量 Fig. 6 The DJF mean upward flux of relative angular momentum z(φ,p) and its three components zk(φ,p)(units: 1011 kg m2 s–2)：（a）z；（b）z1；（c）z2；（d）z3. The heavy dash-dotted lines represent =0; shaded areas represent jet stream region with ≥20 m s–1; isolines indicate upward flux of relative angular momentum

图 7

Fig. 7

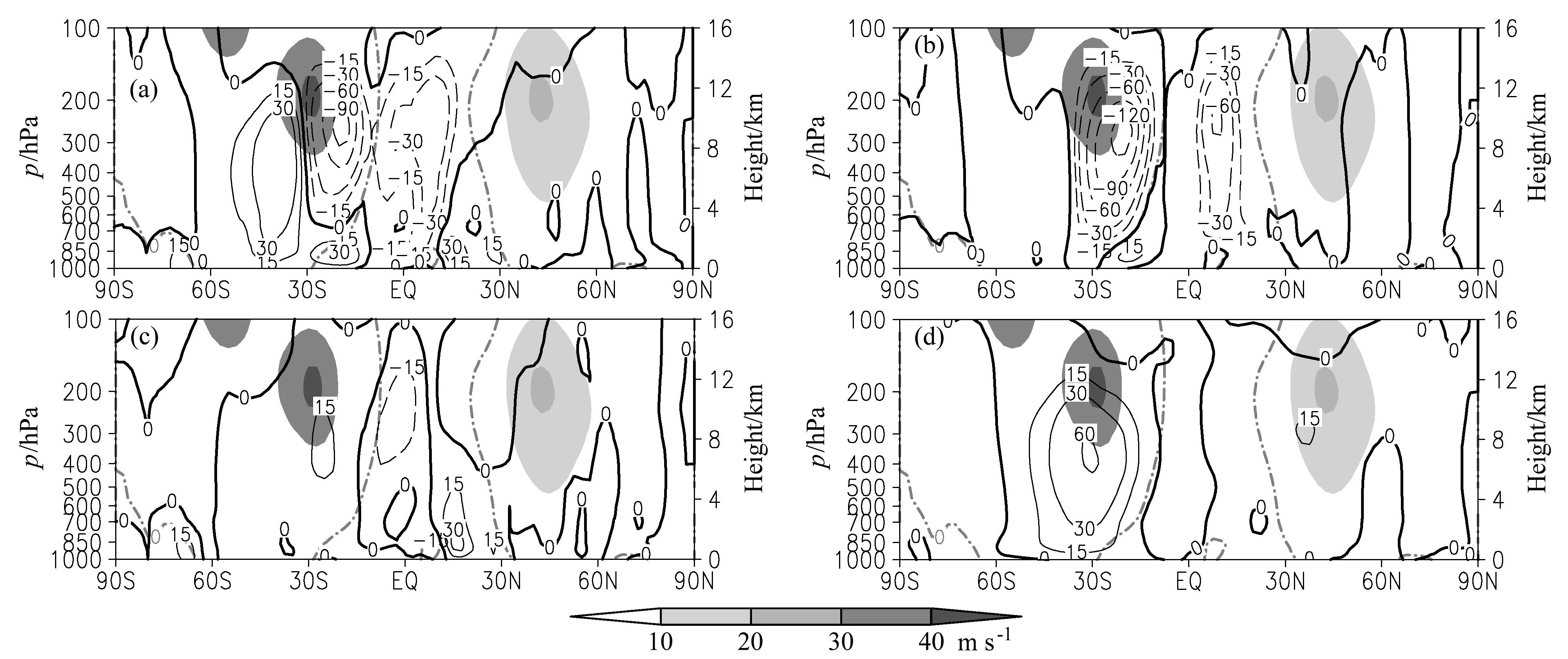

图 7 6～8月向上角动量通量z(φ,p)及其分量zk(φ,p)（单位：1011 kg m2 s–2）：（a）z；（b）z1；（c）z2；（d）z3。粗点虚线表示=0；北（南）半球阴影区为急流（≥10（30） m s–1）；等值线为向上角动量通量 Fig. 7 Same as Fig. 6, but for JJA mean. The shaded areas represent jet stream region with ≥10 m s–1 in the Northern Hemisphere and ≥30 m s–1 in the Southern Hemisphere

角动量向上通量分量图_zk（图 6和图 7b–d）表明，赤道对流层东风角动量上传，12～2月主要由平均经圈环流（对流层下部）和定常波（对流层上部）共同完成，6～8月则由平均经圈环流（为主）和定常波（为副）共同完成。而与副热带急流有关的西风角动量下传主要由位于西风带中的平均经圈环流（Hadley环流、Ferrel环流）下沉支完成；瞬变涡旋将西风角动量上传，部分抵消平均经圈环流的下传作用，这在南半球更明显。Hantel and Hacker（1978）指出，冬半球中纬度的斜压涡旋是完成u角动量向上输送的主要环流系统；近年来，Egger et al.（2011）又用ERA-40资料计算了1958～2001年平均的12～2月瞬变涡旋通量，对Hantel的结论加以论证。但Egger et al.（2011）给出的60°N附近的狭窄向下输送中心在本文计算结果中不存在。

图 8给出了500 hPa u角动量向上通量_z及其分量随纬度的变化。可见，冬半球外热带、副热带向下输送最强，它主要由平均经圈环流Hadley环流和Ferrel环流公共下沉支完成，并被瞬变涡、定常波向上输送削弱。赤道附近的冬半球侧全年保持次强的向下输送，它主要由平均经圈环流（东风区内的Hadley环流上升支）完成。半球际非对称性表现为南半球冬季中纬（40°S附近）有强向上输送，三个分量对其均为正贡献，但以瞬变涡旋为主，说明南半球该纬带强西风急流上斜压瞬变涡旋活跃。

图 8

Fig. 8

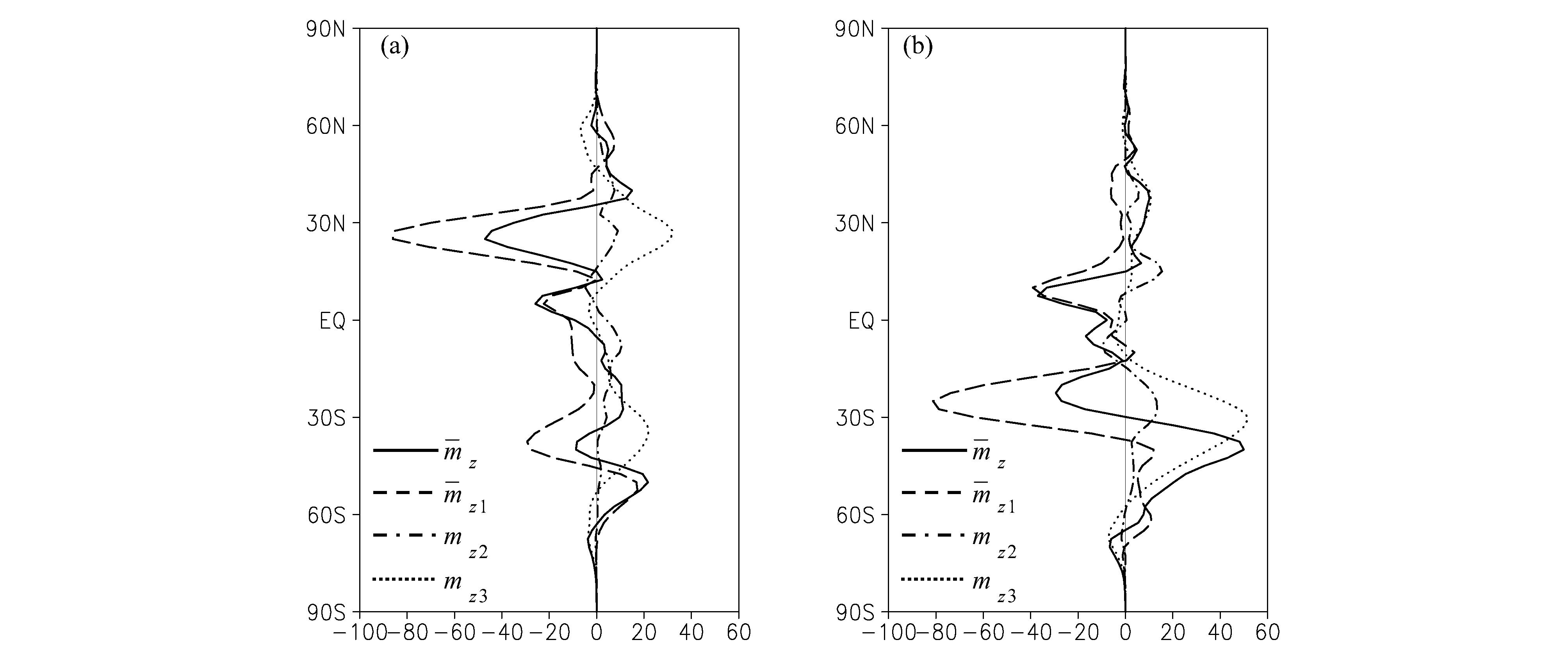

图 8 40年（1958～1997）平均500 hPaz(φ)及其分量zk(φ)（单位：1011 kg m2 s–2）：（a）12～2月；（b）6～8月 Fig. 8 Meridional profiles of 40-year (1958–1997) mean z(φ) and zk(φ) at 500 hPa for (a) DJF mean and (b) JJA mean. (units: 1011 kg m2 s–2)

5 结论与讨论

本文利用1958～1997年NCEP/NCAR一日四次的风场再分析资料，计算了气候态季节平均u角动量输送通量及其三个分量，并讨论了北半球冬（12～2月）、夏（6～8月）季它们与东、西风带和副热带西风急流、极夜急流之间的联系。得到以下结论：

（1）全年均有从热带东风带向中高纬西风带的西风角动量经向输送，强度冬季强于夏季，北半球季节差异大于南半球；极地东风带向中高纬西风带的输送相对很小。赤道对流层顶附近的强向极输送伴随Ω角动量向u角动量的转换，它使该处东风带变窄，导致热带对流层中东西风带交界面随高度向赤道倾斜。

（2）角动量强经向输送主要在中低纬对流层顶附近和冬半球高纬平流层顶附近，副热带西风急流和极夜西风急流均位于角动量强向极输送中心高纬一侧的输送辐合区中。冬半球强副热带西风急 流主要由平均经圈环流输送及其辐合维持，定常波、瞬变涡旋输送及辐合对北半球西风急流的维持作用相近，瞬变涡旋输送及辐合对南半球西风急流的维持作用明显大于定常波。冬半球中平流层极夜急流主要由定常波、瞬变涡旋输送及其辐合共同维持。

（3）热带东风区是绝对角动量的高值区，它向对流层上部输送；冬半球副热带及中纬西风区存在u角动量向下（为主）向上输送的切变区，其向下（上）输送主要由平均经圈环流（瞬变涡旋）完成；定常波仅在热带对流层上部表现为对u角动量的弱向下输送。

西风角动量通量及其三个分量的输送有利于东、西风带和西风急流的维持，进而影响东亚地区甚至全球的气候变化，那么它们有何气候效应，有待进一步的研究。
