WRF是世界上大气、海洋和环境等领域广为应用的数值天气模式。WRF模式模拟产生的降水 主要来自于两部分，一部分来自格点尺度降水(由微物理参数化方案产生)，另一部分来自积云降水(由积云参数化方案产生)。微物理参数化方案在很大程度上影响着大尺度降水的模拟结果，尤其在固态降水的模拟方面，由于降水粒子的统计特征随着地区的差异相差较大，因此，选择不同的微物理参数化方案会影响降水的模拟。

Shi et al.(2010)用WRF-Goddard 微物理方案(Goddard microphysics scheme)耦合卫星数据模拟部分(WRF-SDSU)，模拟了加拿大东部2007年1月20～22日的两场降雪，模拟结果和雷达及卫星资料进行比较的结果显示，模式准确的模拟出了降雪事件的发生和终止时间，但没有预报出在观测点(Care)的强降雪，认为采用Goddard 方案(One moment bulk microphysics scheme)能够抓住云的宏观结构，但在微观结构上则不足。采用更为完善的微物理参数化方案是提高模式模拟暴雪过程能力的一个可能途径。

微物理过程对微物理参数方案敏感。Lin et al. (2009)采用MM5模式中Reisner2 显式微物理参数化方案，试验不同雪倾斜截距参数对东北地区强降雪模拟的敏感性结果表明，不同的雪倾斜截距参数并不能显著地影响累积降雪量，但是一些微物理特征会受到影响，Thompson et al.(2004)在关于微物理参数敏感性分析中指出，关于毛毛雨过程的模拟，用单参数方案和指数尺寸分布谱需要雨的截断参数增长，从而减小雨的终极速度来实现毛毛雨的更多特征。

孟金平(2006)在对一次华北暴雪个例的MM5模拟试验中，比较分析了两个不同的云微物理参数Reisner2方案和Goddard(GSFC)方案对暴雪模拟结果的影响，结果显示两个方案模拟的降雪量相差不大，但具体的微物理过程存在着差别。 对1995年1月17～18日(简称“95.1”)高原暴雪进行天气学分析的基础上，利用非静力中尺度数值模式MM5暴雪过程进行了数值模拟，模拟了复杂大地形条件下“95.1”高原暴雪中尺度低涡的发生、发展及结构演变，但模拟的降雪量较实况偏小，认为可能是由于使用Dudhia显式降水方案的云微物理过程参数化相对简单引起(隆霄和程麟生，2001)。

近年来，随着观测手段的改进和资料的不断丰富，微物理参数化方案的发展较快。但是，模式对于降水的模拟仍然存在着较大的问题。由于微物理方案中计算降水的主要环节是冰核浓度的确定，冰核浓度一般是温度的函数，而云内温度又和对流及环境卷入有关。青藏高原是一个特殊的地理单体，也是检验数值模式性能的良好场所(王澄海和余莲，2011)。本文试图通过青藏高原这一特殊地区的暴雪过程的模拟，在几个主要微物理方案比较的基础上，研究降水对冰核浓度、冰核浓度对温度的敏感性。本文首先利用WRF模式(V3.2.1)对2008年10月26～28日的青藏高原一次暴雪过程进行模拟分析，然后对WSM3方案中冰核浓度的计算方案进行分析和修正，诊断冰核浓度对温度变化的敏感性，为探索微物理参数化方案中冰核浓度的合理优化，提高模式对复杂地形下暴雪过程的模拟能力提供科学依据。

为了检验模式各微物理参数化方案在高原地区的性能，选择对流性贡献相对较少的10～3月份的降水过程进行研究。本文首先对2008年10月26～28日发生在青藏高原东部地区(包括林芝、那曲、山南、日喀则、昌都、德钦等地)的一次大范围暴雪天气过程进行模拟试验，这次强降雪过程范围大，强度强，时间较早，是历史上罕见的大暴雪过程之一(周倩等，2011)，该次暴雪中心位于西藏的错那、波密和贡山3站附近，3站过程累计降雪量分别为106.6 mm、109.0 mm和146.9 mm，降雪主要集中在10月27日。

模式初边界资料使用NCEP-FNL资料，水平分辨率为1°×1°，时间间隔为6 h。观测资料取自中国气象局的基本和基准地面气象观测站及自动站的日降水量数据(北京时20时至次日20时)，在青藏高原地区(25°～40°N，80°～105°E)共146个站；为了在更细的空间上分析降水变化，文中还使用了TRMM的0.25°×0.25°格点每3小时的卫星资料数据集。

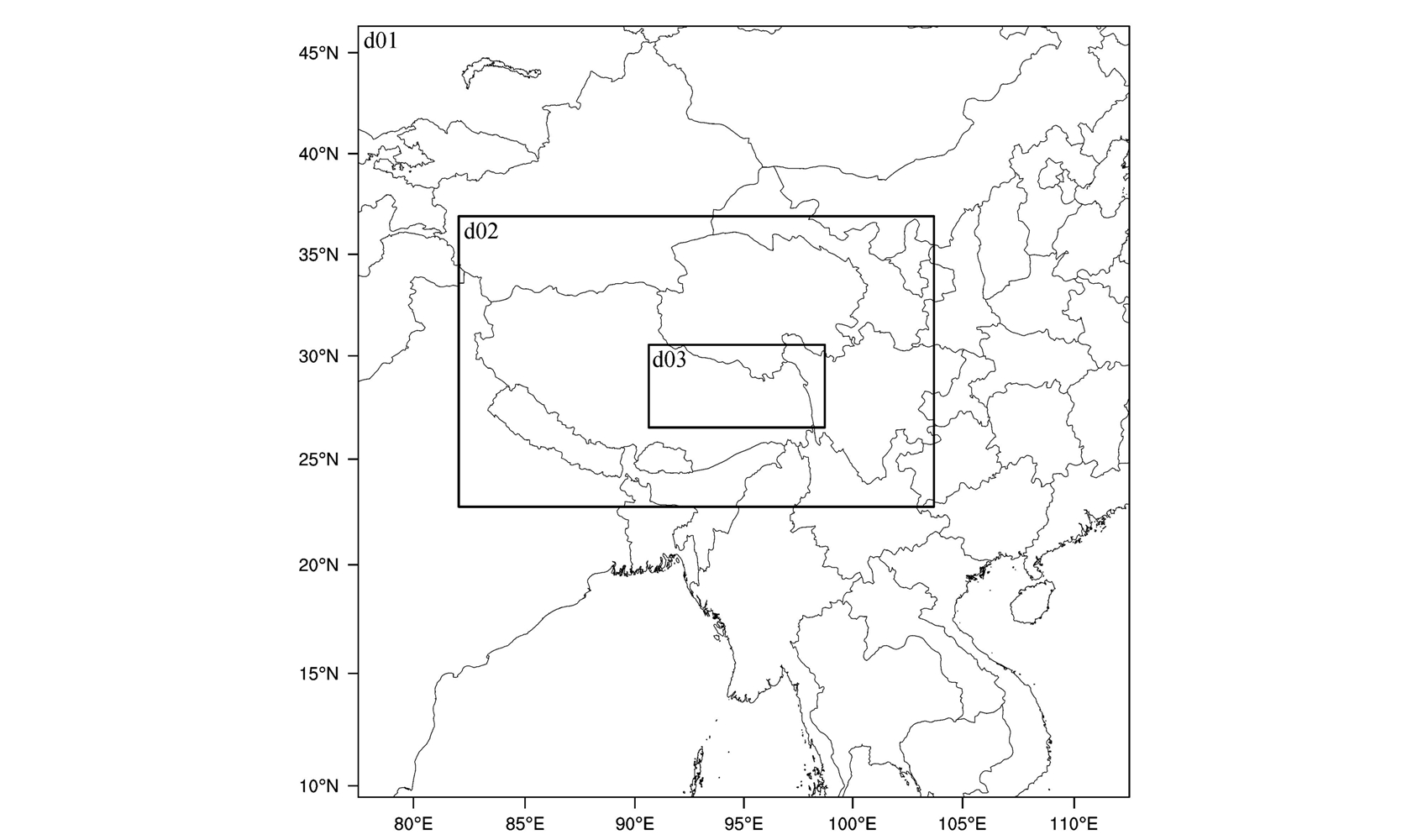

WRF模式设定3重网格嵌套(如图 1)，最外层区域(d01)的格距为30 km，包括中国大部分区域以及作为水汽主要通道的孟加拉湾地区；第二层区域(d02)的网格距为10 km，包括了整个青藏高原；最内层(d03)网格距为3.333 km，覆盖了青藏高原东南部此次暴雪过程发生的主要区域。模式的物理参数化方案选择为Dudhia 短波方案(Dudhia, 1989)， RRTM长波方案(Mlawer et al., 1997)，Kain-Fritsch (new Eta) 积云对流参数化方案(Kain, 2004)，Noah陆面过程方案(Chen and Dudhia, 2001)和YSU边界层参数化方案(Hong and Lim, 2006)。

图 1

Fig. 1

图 1 WRF模式模拟区域Fig.1 Simulation domains of WRF model

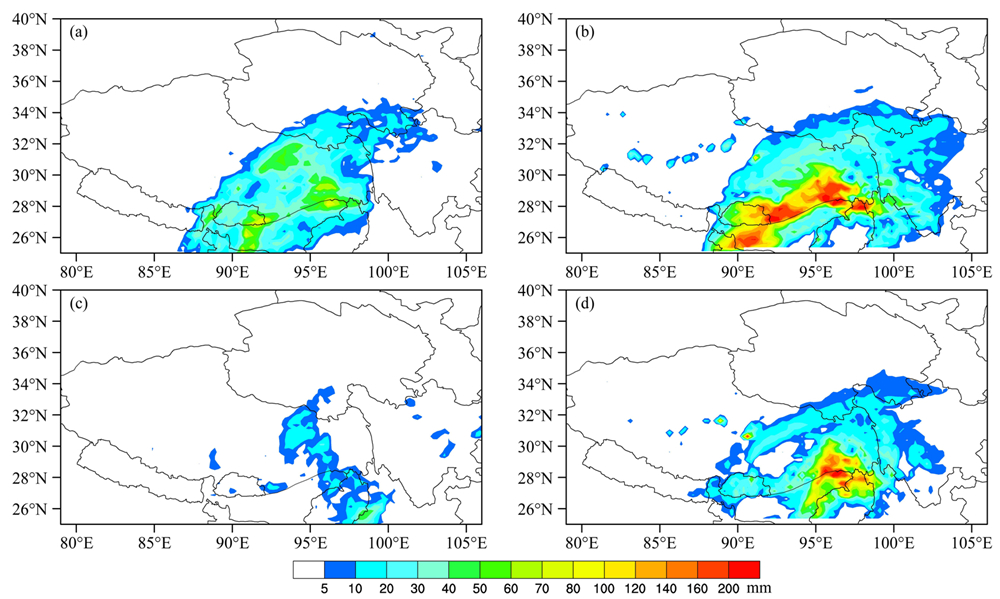

我们在分析考察几种微物理方案(WSM3、Lin、WSM6、Thompson graupel)对此次暴雪过程模拟效果的基础上，考虑到WSM3运行效率高，业务运行常选用该方案。因此，本文分析WSM3方案在青藏高原地区的模拟性能，图 2给出了WSM3方案下模拟和观测降水偏差的时空变化特征。从d02区域的降水量可知(图 2)，10月27日WRF- WSM3模拟与TRMM观测降水落区基本一致，但WRF模拟的降水范围偏大，同时在高原南部的边坡地区的降水量也明显偏大；从TRMM资料来看10月28日降水明显减少。总体而言，WRF模拟的降水范围和降水量都偏大。在d02区域和d03区域(图略)上的降水量模拟结果基本一致，尤其在降水发生的主要阶段10月27日模拟较好。

图 2

Fig. 2

图 2 d02区域TRMM观测（左）和WRF-WSM3模拟（右）降水量（单位mm）：（a，b）10 月27日；（c，d）10月28日Fig.2 Precipitation from TRMM observation (left) and WRF-WSM3 simulation (right) in domain d02: (a, b) 27 Oct; (c, d) 28 Oct

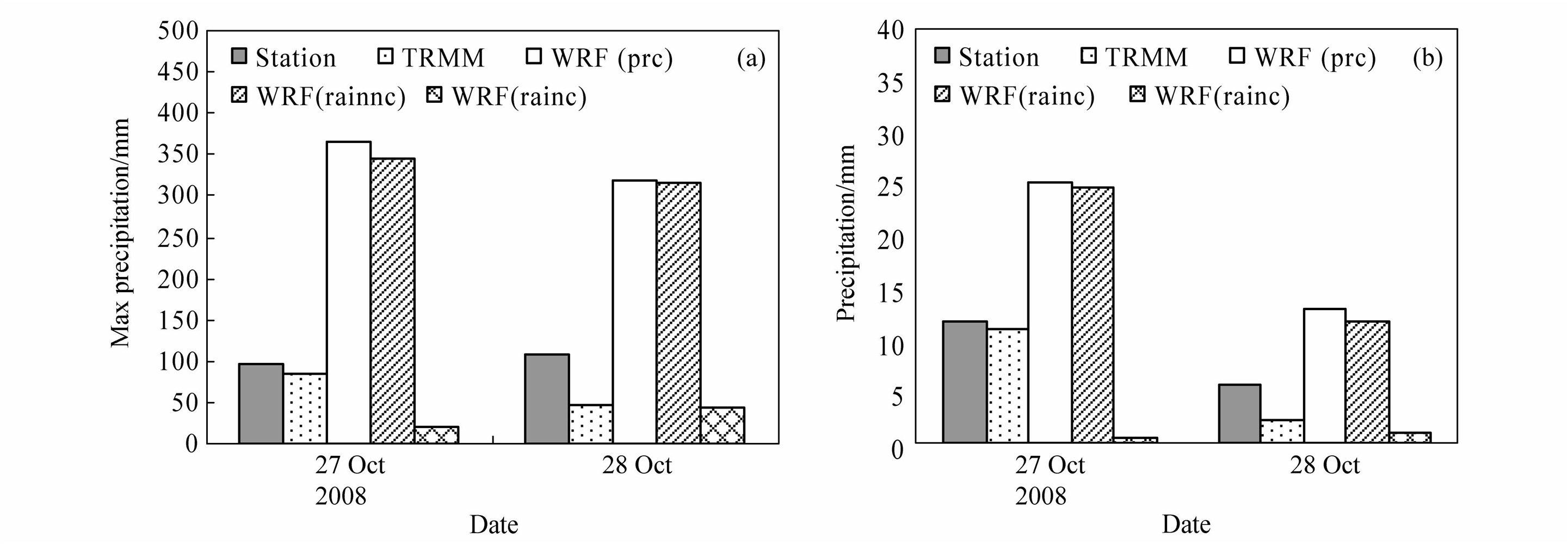

为了分析冰核浓度形成在微物理过程中的贡献，同时考虑到模式模拟的降水大于观测，我们分析模拟和观测降水极值的差异，需要指出的是，在模拟和观测的降水中提取的极值有可能不在同一格点。 图 3给出了d02区域内日降水量极大值(图 3a)，[由于TRMM数据10月27日21:00(协调世界时，下同]缺测，10月28的TRMM数据可能存在偏差)，其中降水极值是d02区域内降水的极大值，观测和模拟的极值可能不在同一个点上。可以看出，WRF模拟的降水明显偏大于观测，27和28日WRF模拟的降水极值分别大于台站观测降水的3.74和2.9倍。为了消除由于TRMM资料和WRF D02区域尺度不一致造成的误差，图 3b 给出了台站、TRMM观测、WRF模拟等格点、对流降水、总降水量对应空间(25°～35°N，86°～105°E)平均降水量，可以看出，WRF模拟的总降水量(Prc)比观测值分别大2.13和2.62倍。图 3中也清楚地显示出，本次过程的降水主要来自于大尺度降水，而对流性降水较小。

图 3

Fig. 3

图 3 d02区域模拟和观测的降水量比较：（a）日降水量极大值；（b）日降水量区域（25°～35°N，86°～105°E）平均值。WRF（prc）为WRF模拟的总降水量，WRF（rainnc）为WRF模拟的格点降水量，WRF（rainc）为WRF模拟的对流性降水量Fig.3 Comparison between simulated and observed precipitation in domain d02: (a) The maximum of daily precipitation; (b) the daily precipitation averaged over (25°–35°N, 86°–105°E). WRF (pre), WRF (rainnc), WRF (rainc) represent the total precipitation, the large-scale precipitation, the convective precipitation in WRF model, respectively

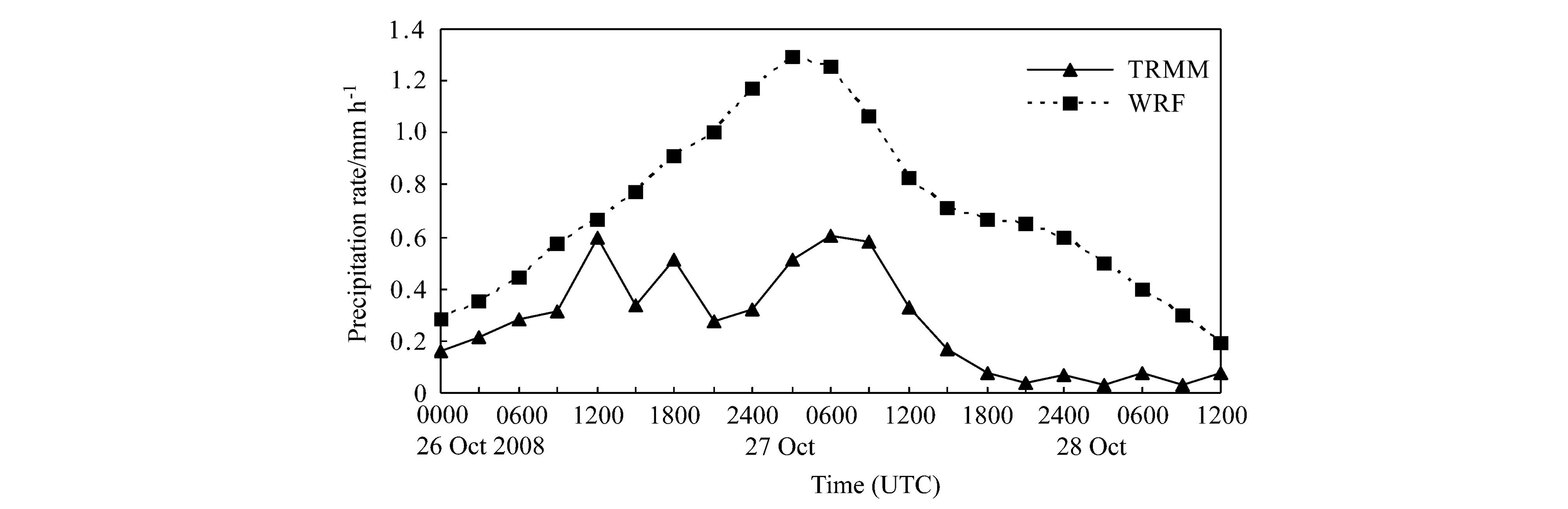

从10月26日00:00至10月28日12:00降水区平均值(图 4)的演变来看，TRMM观测与WRF 模拟的降水变化，其演变特征基本相同，降水集中在10月26日12:00至10月27日12:00，TRMM观测的降水强度最大出现在10月27日06:00，WRF模拟的也是接近的；在降水率数值上，WRF模拟结果较TRMM观测值偏大2～3倍，个别时次偏差较大。

图 4

Fig. 4

图 4 模拟和观测（TRMM）的降水率（落区平均值）。方块线为WRF模拟，三角形线为TRMM资料；落区范围（25°～35°N，86°～105°E）Fig.4 Evolution of simulated (WRF) and observed (TRMM) precipitation rate averaged over (25°–35°N, 86°–105°E) in 60 h

综上所述，WRF-WSM3方案下模拟的降水总体比观测的降水量在量值上偏大，尤其对于降水中心的模拟偏差更大；在降水空间分布上，模拟和观测的降水相对较为接近。也就是说，WRF-WSM3对于降水极值的计算可能存在着问题。

WRF模拟的降水主要由两部分组成，一部分来自格点(大尺度)降水(Rainnc)，另一部分来自积云降水(Rainc)。在此次过程中，格点降水占主要部分，因此微物理方案对于降水的模拟具有关键性的作用。上述结果表明，WRF-WSM3模拟的结果平均比观测偏大约2～3倍，而从WSM3微物理方案中的各微物理过程来看，水汽成冰过程(Pigen)对降水贡献较大，尤其冰核浓度对Pigen过程有着重要影响。研究也指出，改变冰核浓度对微物理过程转换项会产生较大影响(孟金平，2006)。因此，我们试图对WSM3微物理方案中冰核浓度的计算方案进行修正，探索改进WRF模式对青藏高原降水模拟性能的途径。

大气冰核是指大气中可以引起水蒸气发生凝华或过冷水滴发生冻结而形成冰晶的固体粒子(游来光，1976)，大气冰核在自然界中通过凝华、凝结、冻结、浸没、接触冻结4种活化方式形成冰晶；在冷云降水中起着激发过冷水向冰晶转化的作用(李丽光和周德平，2011)，从而影响着降水过程。自然活动和人类活动均能产生冰核，大气冰核的来源包括沙尘粒子，矿物尘埃，工业烟尘，火山爆发的火山灰和流星尘埃。

4.2 方案二(MOD2)

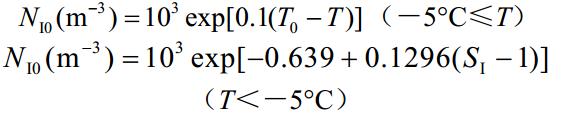

研究也表明，冰核浓度不仅与温度有关，也随冰面上过饱和度的变化而变化(盛裴轩等，2003)，在方案一的基础上，采用Meyer(1992)公式：

其中，a=-0.639，b=0.1296，S₁ 。

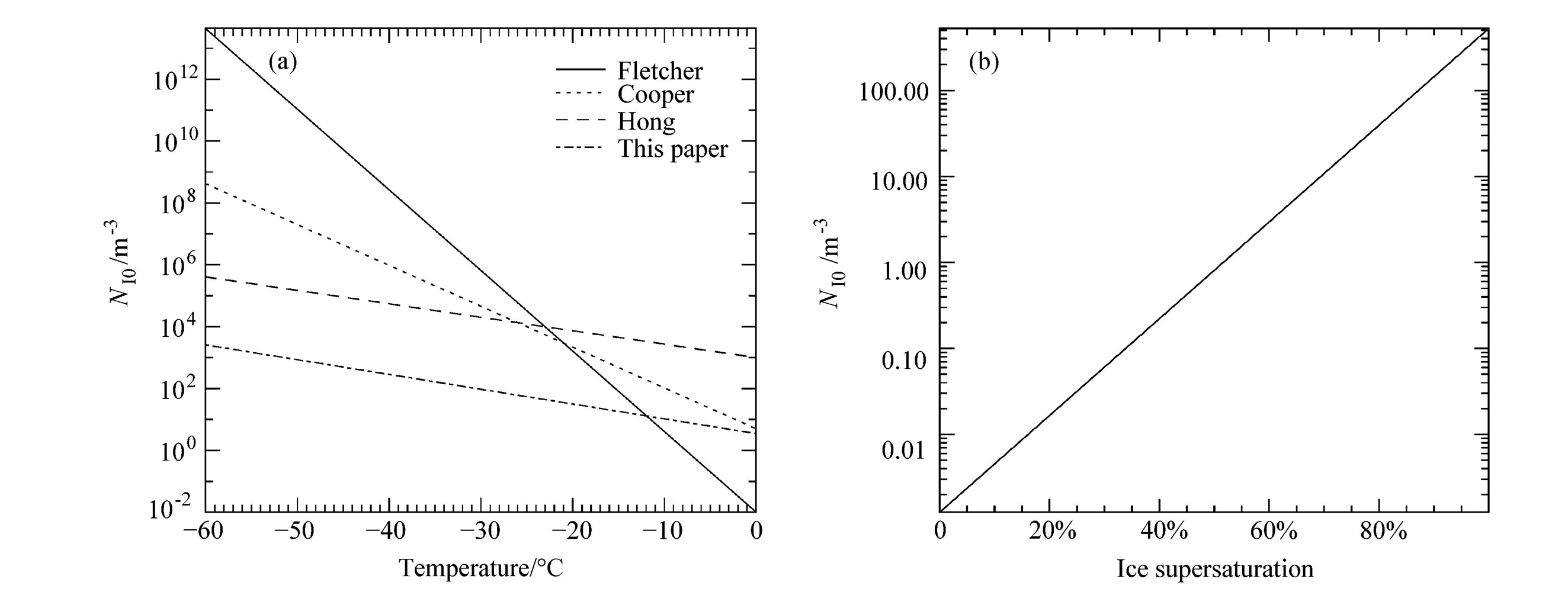

图 5a给出了公式(1)、(2)、(3)、(4)式的计算结果。可以看出，在温度较低时，Fletcher经验公式计算的冰核浓度迅速增大，不符合实际情况，而Cooper公式和Hong方案对Fletcher经验公式做了修正，本文所采用的公式和Hong公式斜率相差不大，冰核浓度变化也在合理范围内。由图 5b可见，当冰的过饱和度为30%以下时，冰核浓度较小，每立方米不超过0.1。当温度高于－5°C时，冰核化被强行截断，故

方案一中温度和冰核浓度的关系如图 5a所示；方案二中冰核浓度随冰的饱和度的变化如图 5 b所示。

图 5

Fig. 5

图 5 （a）修正前后冰核浓度和温度的关系；(b) 冰核浓度随冰的过饱和度变化Fig.5(a) The relationship between unmodified and modified ice nucleus density and temperature; (b) the ice nucleus density change with supersaturation of ice

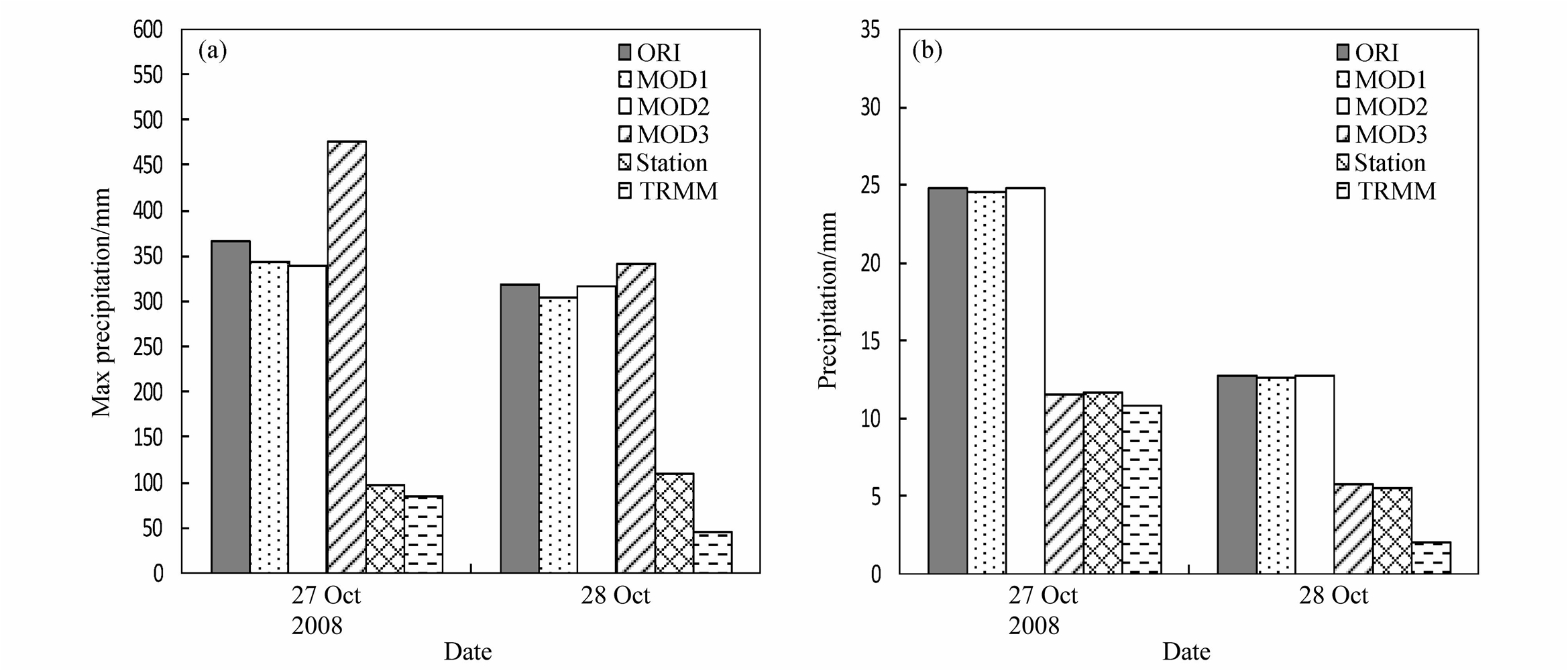

图 6给出了两种方案对d02区域内降水极大值的模拟改进。可以看出，在d02区域，对日降水量极大值的模拟，方案一(MOD1)在10月27日比原方案(ORI)的降水偏差减少了22.06 mm, 10月28日减少了13.98 mm；方案二(MOD2)在10月27日减少了25.72 mm，10月28日减少了3.53 mm。两种改进方案均使模拟结果更接近于观测。这表明冰核浓度对温度变化具有较强的敏感性。同时，我们也注意到模拟的降水仍然和观测降水量之间存在着较大的误差，除去冰核浓度和温度的统计关系仍然需要进一步改进外，对流参数化方案和对流引起的温度变化也是造成偏差的原因。图 6也表明，不管是方案一还是方案二，对d02区域内日降水量区域平均值的改进不大，同时也表明，原方案在温度较高时对冰核浓度的估计偏高。

图 6

Fig. 6

图 6 两种方案修订冰核浓度及其冰核浓度减少80%对降水模拟结果的比较：（a）d02区域日降水量极大值；（b）d02区域日降水量落区平均值。图中ORI为模式控制试验，MOD1、MOD2分别为修改的方案一、方案二的试验，MOD3为冰核浓度减少80%的试验Fig.6 The comparison of simulation effects with ice nucleus density modified by two schemes and ice nucleus density reducing by 80%: (a) The maximum of daily precipitation in d02; (b) the domain average precipitation in each day in d02. ORI indicates the control experiment, MOD1and MOD2 are modified scheme 1 and scheme 2, MOD3 indicates the reduction of 80% of ice nucleus density

为了进一步分析微物理方案改进的有效性及其冰核浓度和温度之间的关系，我们选择了另外2次暴雪过程进行模拟试验。在个例选取时，主要考虑对流性降水贡献相对较小，且和第1节的个例在空间区域、发生时间相近的过程，和第1节个例在空间区域上相差不大，但气温回升较快，时段为东亚大气环流由冬季向夏季调整的春季暴雪过程(2006年3月)，用来检验两种改进方案的有效性。

5.2 验证个例2

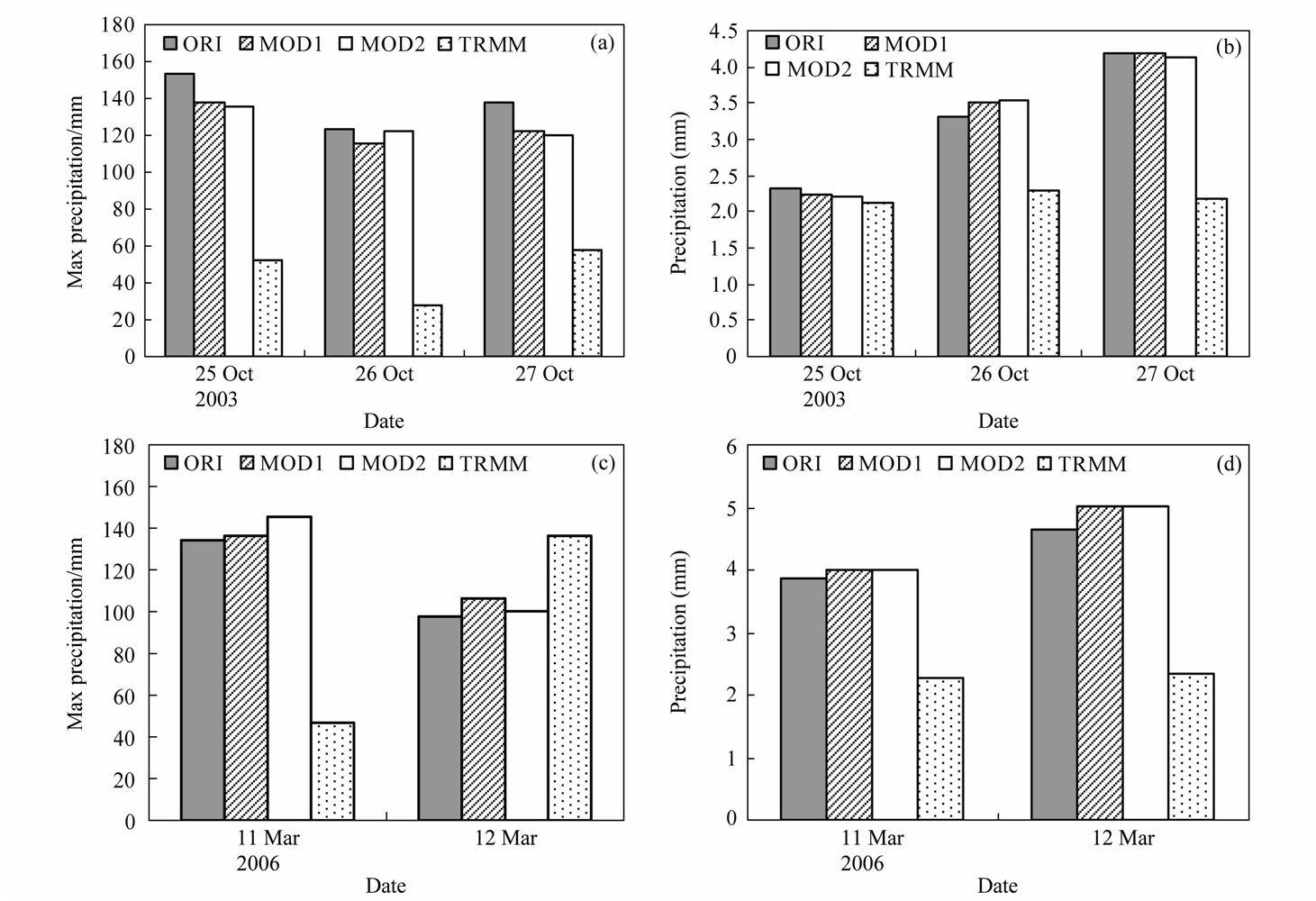

第2个个例为青藏高原2006年3月10～12日的降水过程。模式物理参数化方案和嵌套与前述暴雪个例相同，模式开始模拟的时间为春季的3月10日00:00(UTC)，模拟时间为60小时。模拟和观测(TRMM)结果如图 7c，d。由图可见，改进后的方案的结果和原方案相比，其特征和前2次的结果有所不同，改进的方案反而比原方案和 观测的偏差更大。这表明，随着季节的不同，形成降雪的大尺度环流背景不同，水汽来源的不同，降雪的微物理过程也可能有所差别。这也意味着修正的冰核浓度与温度关系存在着季节性的差异，是需要进一步观测和模拟试验验证的问题。

图 7

Fig. 7

图 7 修正的冰核浓度方案的模拟和观测比较。（a）、（b）分别为个例1的日降水量区域的极大值和平均值；（c）、（d）分别为个例2的日降水量区域的极大值和平均值Fig.7The comparison between observation and simulation with modified ice nucleus density scheme. (a), (b) the maximum and average ofdaily precipitating in the domain in case 1, respectively; (c), (d) same as (a), (b), but for case 2

WRF模式中包含了Lin，WSM3，WSM6，Thompson graupel等多种微物理方案， WSM3方案(Cooper，1986)中主要的物理过程包括冰晶沉降和其他一些冰相过程，与其他方法主要的不同在于对冰核浓度的诊断是基于冰的质量含量而不是温度；水物质主要包括水汽、云水(冰)和雨(雪)三类：以温度是否低于0°C为区分云冰和云水，雨滴和雪晶的区分采取相同方法。尽管包括了冰相过程，但缺乏对过冷水和平缓融化速率的描述，考虑到该方案的运行效率高，业务运行还是常选用该方案。本文用WRF(V3.2.1)模式对青藏高原2008年10月26～28日暴雪过程的模拟来看，就整体而言，WRF-WSM3模拟的降水量与TRMM观测的落区基本一致，暴雪中心也基本吻合，但模拟的落区范围稍大，降雪量偏大，WRF模拟的日降水量极大值以及日降水量空间平均值约是实况观测的2～3倍。从降水过程来看，WRF模拟的降水演变与TRMM观测的降水变化基本一致，最强降水时间段也比较吻合，在降水量值上，WRF模拟偏大TRMM 2～3倍。我们也分别对Lin，WSM6， Thompson graupel 方案(Thompson et al., 2004)对该过程在相同的模式设置下进行模拟比较，WSM3和Thompson graupel方案基本接近，但各方案的模拟结果相差不大。

不管是理论还是WRF模拟的非局地性降水中，大尺度降水(由微物理参数化方案决定)是总降水量的主要部分。因此，选择高原地区地面气温较低，对流相对较弱的冬半年的10月份，便于我们考察大尺度降水过程中冰相过程的作用，有利于考查冰核浓度和温度之间的统计关系来诊断微物理过程中温度对水汽凝结过程的敏感性。

水汽和冰的转变过程(Pigen)对降水起着关键性的作用，在Pigen过程中冰核浓度又是关键性因素。对比青藏高原观测得到的关系式结果和WSM3的模拟结果，WSM3对冰核浓度的估计偏高；本文的试验结果显示，通过调整冰核浓度可以有效地减小模拟降水大的偏差，尤其可明显改变降水极值 的模拟。本文的数值试验结果也显示，冰核浓度虽然决定于温度，但冰核浓度的形成并不完全决定于温度的变化。已有的研究(盛裴轩等，2003)表明，冰核浓度不仅与温度有关，也随冰面上的过饱度的变化而改变。本文在修正了Meyer et al. (1992)假定温度高于－5°C时，冰的过饱和度不再冰核化的方案后，结果显示对降水的模拟有一定的改进；但是将上述2种方案合并后，对模拟效果的改变并不明显。敏感性试验表明，通过修正冰面饱和度和温度改进冰核浓度，对降水(雪)量的改进是有限的。

本文通过对WRF-WSM3方案的2种修正方案，用敏感性试验和3个个例进行检验，其结果显示，冰核浓度对于降水形成的物理过程有着重要作用。WSM3在青藏高原地区过高地估计了冰核浓度是降水模拟偏大的主要原因之一，冰核浓度的形成存在着一个温度区间。这也许意味着，水汽的输送和垂直分布对降水(雪)的模拟更为关键，需要进一步的数值试验和观测研究；个例2的试验结果也显示出，冰核浓度的变化在温度较低的固态降水的形成中也许比在温度相对较高的固态降水中更重要，这也是需要进一步的深入研究的方面。

致谢

感谢两位认真负责的匿名审稿专家提出的建设性意见。甘肃省超级计算中心、中国科学院寒区旱区环境与工程研究所计算机网络室、甘肃省高性能网格计算中心提供了计算和模式运行平台，在此一并致谢！
