1 引言

土壤湿度是指储存在非饱和土壤中的水分含量，它在陆地能量循环和水循环中扮演着重要的角色(Durre et al.，2000; Oki and Kanae，2006; Alfieri et al.，2008; Trenberth et al.，2009)。土壤湿度对气候的影响表现在它能改变地表的反照率、土壤的热容量、地表的蒸发和植被的生长状况，以上影响的结果最终导致地表能量、水分的再分配，从而对气候产生影响(马柱国等，1999)。土壤湿度在气候变化中的作用主要通过如下三个耦合过程进行：(1)土壤湿度—蒸散耦合。在干旱气候状况(土壤含水量小于永久萎蔫点的土壤含水量)下，蒸散对土壤湿度的变化非常灵敏，但是由于该条件下土壤水分含量有限，因此蒸散很弱；在湿润气候状况(土壤含水量大于田间持水量)下，蒸散主要受辐射等其他限制条件的影响；只有在过渡气候状况(土壤含水量介于永久萎蔫点的土壤含水量和田间持水量之间)下，蒸散对土壤湿度的响应最为明显且为线性关系(Koster et al.，2004; Seneviratne et al.，2006)。该结论在文中也得到了验证。(2)土壤湿度—气温耦合。土壤湿度的减小会引起蒸散的减小，从而导致气温上升，同时气温的升高会引起蒸散的加强，进一步减小土壤湿度，这就形成了一个正反馈过程(Koster et al.，2004)。(3)土壤湿度—降水耦合。土壤湿度的增加会引起蒸散的增加，从而使空气中含水量增加，可能会导致降水增加，而降水的增加又会进一步引起土壤湿度的增加，从而也形成一个正反馈过程，目前在蒸散增加引起降雨增加这一环节上存在很大的不确定性，也是当前研究的重点和热点(Douville，2002; Koster et al.，2004)。土壤湿度对植被变化也起着重要的作用，张强等(2005)研究表明我国西北地区植被对土壤湿度的敏感性最强，其次是华北地区，敏感性最弱的是东北地区。

关于土壤湿度和蒸散的关系，已有很多学者做了相关的研究。如Xu and Singh(2005)通过对水分平衡组成成分的分析发现，虽然实际蒸散受很多水文气象因子的影响，但在较暖干的月份土壤湿度仍然是主导因素。Lawrence and Slingo(2005)研究发现土壤湿度与蒸发的关系在干旱半干旱区域最强，这是因为在干旱半干旱区域蒸发基本是受湿度限制，而在蒸发主要受能量限制的区域，例如热带雨林和高纬度地区，土壤湿度与蒸发关系则较弱。Betts et al.(1996)也发现，草地土壤湿度对植被阻抗和蒸腾影响很大，而对于北方云杉林，仅在降雨后土壤湿度才对植被蒸腾有较大作用。根据地表水分平衡公式，土壤湿度和蒸散间有着密切关系，在小于四个月的时间尺度下，仅在表层0.5 cm的土壤中土壤湿度和蒸散发表现出显著的相关性，同时，蒸散通过改变土壤中的水分加强了土壤湿度的记忆性(Wu and Dickinson，2004)。此外，土壤湿度和蒸散发的关系也会响应其他因素的变化，如生态系统能够通过改变植物生物量和胁迫阈值使蒸散与土壤湿度的关系能够应对北美季风降水的年际变化(Vivoni et al.，2008)。

对于简单的陆气耦合模型，模式中土壤湿度与蒸散的关系主要分为两类：通过土壤含水量计算蒸散和通过土壤水势计算蒸散(Mahfouf et al.，1996)。考虑土壤湿度对蒸散作用模型的发展可分为三个阶段：第一代模型，又称桶模型(Bucket model)(Manabe，1969)，在模型中将实际蒸散定义为潜在蒸散与限制因子的乘积，该限制因子是与土壤湿度呈简单线性相关的一个函数，桶模型是第一个反映土壤湿度对蒸散影响的模型(Seneviratne et al.，2010)，然而其中没有包含植物对蒸散的约束以及作物冠层拦截等的作用，因此会高估蒸散值(Sellers et al.，1997)。第二代模型，又叫生物物理陆气相互作用模型(Sellers et al.，1997)，模式中加入了植被对蒸散的影响，并用气孔阻抗和冠层阻抗来表示，它们均是与土壤湿度有关的一个函数，同时模式中将蒸散分为冠层蒸散、裸土蒸发以及植被蒸散；Sellers et al.(1997)指出它和桶模型的不同在于，后者土壤湿度限制体现在潜在蒸散中，而前者这种限制体现在气孔阻抗和冠层阻抗中。最后是生物生理陆气相互作用模型(Sellers et al.，1997)，模型在第二代模型的基础上加入了植物的光合作用，包括二氧化碳同化、营养吸收、酶动力学、电子转移和叶绿体的光截获等过程(Seneviratne et al.，2010)，同时，模式中包含了土壤湿度对植物光合作用和呼吸作用的影响，因此能够反映不同二氧化碳浓度条件下土壤湿度和蒸散之间的关系(Jones and Cox，2005)。戴永久和曾庆存(1996)提出，目前所说的陆面过程模式基本上只是针对其物理过程部分，实际上，物理、化学和生物过程三部分是相互关联的，今后仍需对其中的细致部分做深入的研究。总的来说，不同模式对土壤湿度和蒸散之间关系的表述不尽相同，但主要都是通过土壤湿度与根区的体积含水量以及土壤水势的关系，从而将土壤湿度与蒸散联系起来的(Mahfouf et al.，1996)。

虽然陆面模式的复杂程度在不断增加，但一些简单的关系和参数仍然具有很大的不确定性，例如土壤持水力，它是影响土壤湿度与气候关系的重要因子之一(Seneviratne et al.，2010)。Lin et al.(2010)表示输入误差和参数的不确定性是影响水文模型不确定性的两个主要因素。现有水文和气候模式以及陆面过程模式对于地处青藏高原这样独特环境下的黄河源区陆面与水文过程和气候变化的模拟还存在着较大的误差(文军等，2011)，同时，目前干旱半干旱区气候变化研究缺乏对全球不同区域干旱半干旱区气候变化时空关联的系统性研究，且野外观测试验持续时间较短，这在很大程度上限制了陆面过程模式的发展(黄建平等，2013)。不同的模型会结合各自土地利用类型的物理特征遵循不同的假设，这导致不同模式的模拟结果差异很大，因此模型模拟的好坏仍然需要更为充足的验证(Pitman et al.，2009)，陈海山和孙照渤(2002)也同样指出，尽管各种复杂的陆面模式相继发展，在一定程度上改善了气候模式对陆面过程的模拟能力，但在陆面模式的研究中仍存在大量有待深入研究的问题。

土壤湿度是影响蒸散的重要因子之一(Fisher et al.，2008)，而二者间的关系受气候条件、土壤性质、植被状况等因子的影响(Husain et al.，2014)，模式在土壤湿度影响蒸散的参数化公式中引用过多的经验型公式(Chen and Dudhia，2001)，并无实际物理意义，同时陆面模式中计算蒸散的参数化方案相对复杂(孙菽芬，2002)，而土壤湿度则是作为其中一个影响因子出现在方程式中，过多的物理方案和参数使得在提取土壤湿度对蒸散的影响时误差不断累积，从而加大了土壤湿度影响蒸散的参数化方案的误差，导致二者的关系与实际情况有较大的偏差。提高陆面模型模拟能力的关键并不是优化参数，而是提高陆面模型对于基本过程的代表性。因此，本文利用实际观测资料，对四个常见陆面模式(CLM3.5(Community Land Model Version 3.5)、Noah_LSM(The Noah Land Surface Model)、VIC(Variable Infiltration Capacity)以及SSiB(The Simplified Simple Biosphere Model))中土壤湿度影响蒸散的参数化方案进行提取和简化，对比不同模式参数化方案的异同，并且以陆面模式的基本过程为出发点，利用实验观测资料对土壤湿度影响蒸散的参数化方案进行评估，探究模式对土壤湿度与蒸散关系的模拟情况，从而为提高模式对二者关系的模拟能力提供理论依据。

2 资料与方法 2.1 资料

(1) 美国通量观测网资料(http://ameriflux.ornl.gov [2016-01-06])。美国通量观测网是为了评估陆地生态系统对环境的响应而建立的，包括了气候、土地利用以及极端气候事件(例如：干旱、风暴或者火灾的变化)，美国通量观测数据帮助科学家考察生态系统过程和气候响应之间的联系。需要注意的是，不同站点的观测是独立进行的，并没有按照世界气象组织的标准进行测量，因此不同站点土壤湿度的测量深度有所不同，且深层缺测较多，因此本文均统一采用表层土壤湿度进行分析；同时不同下垫面冠层高度的不同也会导致蒸散的测量高度不同。数据的时间分辨率为30 min，各站点在文中的简称、全称、时间段以及下垫面植被类型如表 1所示。

(2) 中国科学院干旱半干旱区协同观测研究网络资料。该套资料的观测站点均分布在我国干旱半干旱区及其边缘，时间长度为2008、2009年 6～9月(其中通榆站观测资料的时间段为2003年1月至2008年12月)，时间分辨率为30 min，表 2描述了各站点下垫面的植被类型和周围环境。由于各站点在部分深度无观测资料，因此与美国通量网观测资料类似地选取表层(2 cm)土壤湿度进行分析，潜热通量的测量方法为涡度相关法，并且经过了密度脉动(WPL)订正。

2.2 干旱、半干旱、半湿润与湿润区的划分方法

本文采用全球降水气候中心(简称GPCC)全球降水资料，空间分辨率为0.5°×0.5°，起止时间为1901年1月至2013年12月。本文取1981～2010年的年平均降水量作为划分依据，将年降水量在200 mm以下划为干旱区，200～500 mm为半干旱区，500～800 mm为半湿润区，800 mm以上为湿润区，如图 1所示，其中实心黑点代表上述两套资料中的所有站点。各站点具体分区情况如表 3所示。

2.3 资料处理方法

(1) 数据筛选方法。由于陆面过程分析对观测资料的要求较高，因此为了提高数据质量，在计算日平均土壤湿度与蒸散时，若有一个以上的数据缺测，则将该日的数据设为缺测，若处理后某站点总样本数不足一百个，则去除该站点；同时将计算后的日平均数据去除异常值，用此方法对观测资料进行严格的数据筛选。

(2) 数据质量控制方法。前文介绍的包括阿柔在内的13个站点潜热通量的观测数据均经过了密度脉动(WPL)订正，水汽通量的WPL订正公式是在实际计算得到的水汽通量上加入水汽通量修正：

${{F}_{\text{v}}}=\overline{\omega '{{\rho }_{\text{v}}}'}+\overline{{{\rho }_{\text{v}}}\cdot \omega }=\left( 1+\mu \sigma \right)(\overline{\omega '{{\rho }_{\text{v}}}'}+\overline{{{\rho }_{\text{v}}}}\frac{\overline{\omega 'T'}}{\overline{T}})$

(1)

其中，ρ_v为水汽密度，T为空气温度，μ为空气的摩尔质量与水汽的摩尔质量之比，即，m_a/m_v=1.6，σ=ρ_v/ρ_a，该方法也可用于大气痕量气体(如CO₂)的修正。用此方法可对观测的潜热通量值进行严格的质量控制，而美国通量观测网的资料由于来源不一，并没有按照世界气象组织的标准进行测量，因此仅对这些站点进行严格的数据筛选，并未进行质量控制。

3 常见陆面模式中土壤湿度影响蒸散的参数化方案

在常见的陆面模式中，蒸散与最大蒸散之间存在一个系数β，而β与土壤湿度等因子有关，因此可以通过土壤湿度与β的关系来研究土壤湿度对蒸散的影响。本文主要介绍四个常见的陆面模式CLM、Noah_LSM、VIC以及SSiB中计算裸土蒸发与下垫面有植被条件下的蒸散(文中称植被蒸散)的参数化方案，以及提取简化后的土壤湿度影响蒸散的参数化方案。

3.1 CLM3.5(Community Land Model Version 3.5)模型

CLM模型最初是由一个生物物理学模型和一个包含碳循环、植被动力学和径流的模型(NCAR LSM)合并而成的。同时模型中全球冠层蒸发与土壤蒸发显著高于蒸腾，由于光合作用是通过气孔阻抗与蒸腾相联系的，因此对光合作用的低估是产生上述差异的一个很重要的原因。CLM模型将实际蒸散分为了无植被的情况与有植被的情况。在裸土的情况下，蒸发的计算如下：

${{E}_{\text{g}}}=-\frac{{{\rho }_{\text{atm}}}({{q}_{\text{atm}}}-{{q}_{\text{g}}})}{{{r}_{\text{aw}}}},$

(2)

其中${{\rho }_{\text{atm}}}$为空气密度，${{q}_{\text{atm}}}$为大气比湿，${{q}_{\text{g}}}$为地表比湿，${{r}_{\text{aw}}}$为空气动力学阻抗。${{q}_{\text{g}}}$的计算如下：

${{q}_{\text{g}}}=\alpha q_{\text{sat}}^{{{T}_{\text{g}}}},$

(3)

其中$q_{\text{sat}}^{{{T}_{\text{g}}}}$为地表温度为T_g时的饱和比湿，α为一个权重系数，它可以根据如下方程式计算：

$\alpha ={{\alpha }_{\text{soi},1}}\left( 1-{{f}_{\text{sno}}} \right)+{{\alpha }_{\text{sno}}}{{f}_{\text{sno}}},$

(4)

其中，${{f}_{\text{sno}}}$为被雪覆盖的面积，${{\alpha }_{\text{soi},1}}$是关于土壤基质势等的一个函数：

${{\alpha }_{\text{soi},1}}=\text{exp}\left( \frac{{{\Psi }_{1}}g}{1\times {{10}^{3}}{{R}_{\text{wv}}}{{T}_{\text{g}}}} \right),$

(5)

其中，${{\Psi }_{1}}$为土壤基质势，g为重力加速度，${{R}_{\text{wv}}}$为水汽的气体常数，T_g为地表气温，土壤基质势与土壤饱和基质势的关系如下：

${{\Psi }_{1}}={{\Psi }_{\text{sat},1}}s_{1}^{-{{B}_{1}}}\ge -1\times {{10}^{8}},$

(6)

其中，${{\Psi }_{\text{sat},1}}$即为土壤饱和基质势，B₁为Clapp and Hornberger常数，s₁为地表湿润度，且与土壤湿度有关：

${{s}_{1}}=\frac{1}{\Delta {{z}_{1}}{{\theta }_{\text{sat},1}}}\left[ \frac{{{w}_{\text{liq},1}}}{{{\rho }_{\text{liq}}}}+\frac{{{w}_{\text{ice},1}}}{{{\rho }_{\text{ice}}}} \right],$

(7)

其中，$\Delta {{z}_{1}}$为表层土壤的厚度，${{\theta }_{\text{sat},1}}$为饱和含水量，${{\rho }_{\text{liq}}}$和${{\rho }_{\text{ice}}}$分别是水和冰的密度，${{w}_{\text{liq},1}}$与${{w}_{\text{ice},1}}$为表层土壤中液态水与冰的含量。

根据如上的计算公式我们可以看出，土壤湿度(即${{w}_{\text{liq},1}}$)通过影响地表湿润度(即s₁)，影响到土壤基质势(即${{\Psi }_{1}}$)，进而影响权重系数(即α)，从而影响地表比湿(即q_g)，最后影响蒸发。我们可以根据如上的影响链，提取出土壤湿度与蒸发之间的关系。由于当土壤基质势为饱和基质势时，蒸发达到最大，即：

${{E}_{\text{max}}}=-\frac{{{q}_{\text{atm}}}-\text{exp}\left( \frac{{{\Psi }_{\text{sat},\text{q}}}g\cdot q_{\text{sat}}^{{{T}_{\text{g}}}}}{{{10}^{3}}{{R}_{\text{wv}}}{{T}_{\text{g}}}} \right)}{{{r}_{\text{aw}}}},$

(8)

因此β可以根据下式计算：

$\beta =\frac{E}{{{E}_{\text{max}}}}=\frac{{{q}_{\text{atm}}}-\text{exp}\left( \frac{{{\Psi }_{1}}g}{{{10}^{3}}{{R}_{\text{wv}}}{{T}_{g}}}\cdot q_{\text{sat}}^{{{T}_{\text{g}}}} \right)}{{{q}_{\text{atm}}}-\text{exp}\left( \frac{{{\Psi }_{\text{sat},\text{q}}}g}{{{10}^{3}}{{R}_{\text{wv}}}{{T}_{g}}}\cdot q_{\text{sat}}^{{{T}_{\text{g}}}} \right)},$

(9)

简化式(9)，并将与土壤湿度无关的其他气象因子用字母a，b代替，可得

$\beta =\frac{a-{{\left( b{{w}_{\text{liq}}} \right)}^{-{{B}_{1}}}}}{a-1},$

(10)

其中

$a=\frac{{{10}^{3}}{{R}_{\text{wv}}}{{T}_{\text{g}}}\left( \frac{{{q}_{\text{atm}}}}{q_{\text{sat}}^{{{T}_{\text{g}}}}}-1 \right)}{{{\psi }_{\text{sat,1}}}\cdot g},$

(11)

$b=\frac{1}{\Delta {{z}_{1}}{{\theta }_{\text{sat},1}}{{\rho }_{\text{liq}}}},$

(12)

由于a、b和-B₁＞0，因此根据上式可以清楚地看出β与土壤湿度(即${{w}_{\text{liq}}}$)的正相关关系。同时，根据关系式(10)、(11)和(12)可以知道，在CLM模式中，限制因子β不仅与土壤湿度有关，也与地表气温、大气比湿、大气饱和比湿、土壤饱和基质势、表层土壤厚度以及饱和含水量有关。此外，仅土壤湿度对蒸发的影响是呈幂函数变化，其他要素均是线性影响，因此土壤湿度对蒸发的影响程度较其他因子大。

对于有植被的情况，CLM将总蒸散分为植被蒸腾E_v与地表蒸发E_g，即：

$E=-\frac{{{\rho }_{\text{atm}}}({{q}_{\text{atm}}}-{{q}_{\text{s}}})}{{{r}_{\text{aw}}}},$

(13)

${{E}_{\text{v}}}=-\frac{{{\rho }_{\text{atm}}}({{q}_{\text{s}}}-q_{\text{sat}}^{{{T}_{\text{v}}}})}{{{r}_{\text{total}}}},$

(14)

${{E}_{\text{g}}}=-\frac{{{\rho }_{\text{atm}}}({{q}_{\text{s}}}-{{q}_{\text{g}}})}{r_{\text{aw}}^{'}},$

(15)

其中，冠层比湿${{q}_{\text{s}}}$可由下式计算得到

${{q}_{\text{s}}}=\frac{C_{\text{a}}^{\text{w}}{{q}_{\text{atm}}}+C_{\text{g}}^{\text{w}}{{q}_{g}}+C_{\text{v}v}^{\text{w}}q_{\text{sat}}^{\text{v}}}{C_{\text{a}}^{\text{w}}+C_{\text{v}}^{\text{w}}+C_{\text{g}}^{\text{w}}},$

(16)

其中，$C_{\text{a}}^{\text{w}}C_{\text{v}}^{\text{w}}C_{\text{g}}^{\text{w}}$分别表示水汽从冠层空气到大气、从叶面到冠层空气以及从地表到冠层空气的导度。土壤湿度通过影响地表比湿(即${{q}_{\text{g}}}$)进而影响到蒸散，当土壤基质势达到饱和时蒸散达到最大，因此与裸土蒸发相似，可简化得到如下关系式：

$\beta =\frac{a-{{\left( b{{w}_{\text{liq}}} \right)}^{-{{B}_{1}}}}}{a-1},$

(17)

其中

$a=\frac{{{10}^{3}}{{R}_{\text{wv}}}{{T}_{\text{g}}}}{{{\Psi }_{\text{sat},1}}\cdot g}\left( \frac{(C_{\text{v}}^{\text{w}}+C_{\text{g}}^{\text{w}}){{q}_{\text{atm}}}-C_{\text{v}}^{\text{w}}q_{\text{sat}}^{{{T}_{\text{v}}}}}{C_{\text{g}}^{\text{w}}q_{\text{sat}}^{{{T}_{\text{g}}}}}-1 \right),$

(18)

$b=\frac{1}{\Delta {{z}_{1}}{{\theta }_{\text{sat},1}}{{\rho }_{\text{liq}}}},$

(19)

根据以上公式可以知道，CLM中计算裸土蒸发与计算下垫面有植被条件下的蒸散(后文中均称植被蒸散)的参数化方案简化后基本一致，只是参数a所代表的具体意义有所不同。影响植被蒸散的因子除土壤湿度和影响裸土蒸发的因子(即地表气温、大气比湿、大气饱和比湿、土壤饱和基质势、表层土壤厚度以及饱和含水量)外，还有水汽从冠层空气到大气、从叶面到冠层空气以及从地表到冠层空气的导度，以及冠层的饱和比湿。与裸土蒸发类似，土壤湿度是以幂函数的形式影响蒸散，因此它对蒸散的影响更为明显。

3.2 Noah_LSM(The Noah Land Surface Model)模型

Noah_LSM是集气候研究和预测为一体的模型，该模型于1990年建立，1993年以后在全球能量和水循环试验(GEWEX)、大陆尺度国际项目(GCIP)和新闻出版总署(GAPP)的支持下得到了快速发展，随后国家海洋和大气治理署与多位首席研究员、国家环境预测中心(NCEP)的环境模型中心、美国国家气象局水文办公室以及信息服务中心研究应用研究室合作，以改进模式使其适用于NCEP动态气候和环境预测模型。Noah_LSM模型将实际蒸散分为直接蒸发、冠层截留水分的蒸发以及植被蒸散，其中直接蒸发与植被蒸散与土壤湿度有密切联系，而冠层截留水分的蒸发与土壤湿度没有直接关系，此处不予以讨论。

直接蒸发由下式计算得到(Chen and Dudhia，2001)

${{E}_{\text{dir}}}=\left( 1-{{\sigma }_{\text{f}}} \right)\beta {{E}_{\text{p}}},$

(20)

其中

$\beta =\frac{{{\theta }_{1}}-{{\theta }_{\text{w}}}}{{{\theta }_{\text{ref}}}-{{\theta }_{\text{w}}}},$

(21)

其中，${{\theta }_{1}}$为实际土壤湿度，${{\theta }_{\text{w}}}$为永久萎蔫点的土壤湿度，${{\theta }_{\text{ref}}}$为田间持水量。这就是第一代陆气模型计算蒸散的方法，可以清楚地看出土壤湿度与β之间的正相关关系。

Noah_LSM模型中植被蒸散计算如下：

${{E}_{\text{t}}}={{\sigma }_{\text{f}}}{{E}_{\text{p}}}{{B}_{\text{c}}}\left[ 1-{{\left( \frac{{{W}_{\text{c}}}}{S} \right)}^{n}} \right],$

(22)

其中，${{\sigma }_{\text{f}}}$为绿色植被的覆盖面积，W为冠层截留的水量，S为最大冠层容量，B_c是关于冠层阻抗的函数：

${{B}_{\text{c}}}=\frac{1+\frac{\Delta }{{{R}_{\text{r}}}}}{1+{{R}_{\text{c}}}{{C}_{\text{h}}}+\frac{\Delta }{r}},$

(23)

其中，Δ为饱和比湿曲线斜率，C_h为地表热量和湿度的交换系数，R_r为关于地表气温的函数，R_c为冠层阻抗，它由下式得到：

${{R}_{\text{c}}}=\frac{{{R}_{\text{cmin}}}}{\text{LAI}{{F}_{1}}{{F}_{2}}{{F}_{3}}{{F}_{4}}},$

(24)

${{R}_{\text{cmin}}}$为最小冠层阻抗，F₁,F₂,F₃,F₄分别表示温度、水汽压逆差、光合有效辐射和土壤湿度对冠层阻抗的影响系数。其中F₄的计算公式为

${{F}_{4}}=\underset{i=1}{\overset{3}{\mathop \sum }}\,\frac{\left( {{\theta }_{i}}-{{\theta }_{\text{w}}} \right){{d}_{\text{zi}}}}{\left( {{\theta }_{\text{ref}}}-{{\theta }_{\text{w}}} \right)\left( {{d}_{\text{z}1}}+{{d}_{\text{z}2}} \right)}.$

(25)

根据上面的计算公式可以看出，土壤湿度通过影响土壤系数(即F₄)来影响冠层阻抗，从而影响蒸散。当F₄=1时土壤湿度不再限制蒸散时，蒸散值达到最大，此时我们可以提取出蒸散与土壤湿度的关系式，而将其他与土壤湿度无关的气象变量用a表示，则有

$\beta =\frac{{{F}_{4}}\left( a+1 \right)}{{{F}_{4}}a+1},$

(26)

其中

$a=\frac{\frac{\Delta }{{{R}_{\text{r}}}{{C}_{\text{n}}}}\left( LAI{{F}_{1}}{{F}_{2}}{{F}_{3}} \right)}{{{R}_{\text{cmin}}}}.$

(27)

根据公式(21)、(26)与(27)可以看出，在Noah_LSM计算蒸散的参数化方案中，裸土蒸发仅与土壤湿度有关，植被蒸散除与土壤湿度有关外，还与温度、水汽压逆差、光合有效辐射、叶面积指数、最小冠层阻抗以及地表气温有关。同时土壤湿度对植被蒸散的影响方式与其他因子一样，因此土壤湿度对植被蒸散的影响强弱与温度、水汽压逆差和光合有效辐射相差不大。

3.3 VIC(Variable Infiltration Capacity)模型

VIC是一个大尺度、半分布式、基于格点的水文模型，最初是应用于美国国家地球物理流体动力学实验室(GFDL)和MPI(Max Planck Institute)的一个简单土壤模型，1994年为了包含不同土壤层次以及植被和网格单元蒸发的空间变化，随后产生了两层及三层VIC模型，如今VIC模型可以根据需求选取土壤层次。该模型将实际蒸散分成了冠层截留水分的蒸发、植被蒸散与裸土蒸发。这里的 冠层截留水分蒸发与土壤湿度没有关系，因此不予考虑。

VIC中裸土蒸发的计算如下：

${{E}_{\text{l}}}={{E}_{\text{p}}}\left( \underset{0}{\overset{{{A}_{\text{s}}}}{\mathop \int }}\,\text{d}A+\underset{{{A}_{\text{s}}}}{\overset{1}{\mathop \int }}\,\frac{{{i}_{0}}}{{{i}_{\text{m}}}\left( 1-{{\left( 1-A \right)}^{{}^{1}\!\!\diagup\!\!{}_{{{b}_{i}}}\;}} \right)}\text{d}A \right),$

(28)

其中，i为渗透能力，即单位面积dA内土壤所能够储存的最大水分，A为渗透能力小于i的面积，A_s为饱和裸土所占部分。根据式(28)可知，随着土壤湿度的增加(A不断减小)，蒸发不断增加，并且VIC中影响裸土蒸发的因子为渗透能力。

VIC植被蒸散由下式计算得到：

${{E}_{\text{t}}}=\left( 1-{{\left( \frac{{{W}_{i}}}{{{W}_{\text{im}}}} \right)}^{{}^{2}\!\!\diagup\!\!{}_{3}\;}} \right){{E}_{\text{p}}}\frac{{{r}_{\text{w}}}}{{{r}_{\text{w}}}+{{r}_{0}}+{{r}_{\text{c}}}},$

(29)

其中，${{W}_{i}}$为冠层截留量，${{W}_{\text{im}}}$为最大冠层截留量，${{r}_{\text{w}}}$为水分和热量从蒸发表面进入冠层上方空气的阻抗，${{r}_{0}}$表示不同植被覆盖类型的阻抗，${{r}_{\text{c}}}$表示冠层阻抗，计算公式为

${{r}_{\text{c}}}=\frac{{{r}_{0\text{c}}}{{g}_{\text{T}}}{{g}_{\text{vpd}}}{{g}_{\text{PAR}}}{{g}_{\text{sm}}}}{LAI},$

(30)

其中，${{r}_{0\text{c}}}$为最小冠层阻抗，${{g}_{\text{T}}},{{g}_{\text{vpd}}},{{g}_{\text{PAR}}},{{g}_{\operatorname{sm}}}$分别表示温度、水汽压逆差、光合有效辐射和土壤湿度对冠层阻抗的影响，${{g}_{\text{sm}}}$与土壤湿度的关系如下：

$\frac{1}{{{g}_{\text{sm}}}}=\left\{ \begin{align} & \begin{matrix} 0 & \theta \le \theta wp \\ \frac{\theta -\theta wp}{\theta *-\theta wp} & \theta wp＜\theta \le \theta * \\ \end{matrix} \\ & \begin{matrix} 1 & \text{ }\theta ＜\theta \le \theta s \\ \end{matrix} \\ \end{align} \right.,$

(31)

因此我们可以提取出土壤湿度与蒸散的关系式如下：

$\beta =\frac{a+{{g}_{\text{sm}}}}{a+1},$

(32)

其中

$a=\frac{\text{LAI}({{r}_{\text{w}}}+{{r}_{0}})}{{{r}_{0\text{c}}}{{g}_{\text{T}}}{{g}_{\text{vpd}}}{{g}_{\text{PAR}}}}.$

(33)

根据公式(32)和(33)可以看出，植被蒸散不仅受土壤湿度的影响，也受到温度、水汽压逆 差、光合有效辐射、叶面积指数、植被阻抗和冠层阻抗的影响。同时，土壤湿度对β的影响处于分子部分，而其他因子如温度、水汽压逆差、光合有效辐射、叶面积指数、植被阻抗和冠层阻抗在分子分母部分均有，因此单从方程的角度来看，土壤湿度对β的影响程度高于其他因子。

3.4 SSiB(The Simplified Simple Biosphere Model)模型

SSiB模型是参与国际陆面参数化方案比较计划(PILPS)的模型之一，它的发展最初是基于亚马逊热带雨林的观测资料。SSiB模型将实际蒸散分为冠层蒸腾λE_c和地表蒸发λE_gs，分别表示为(Sun and Xue，2001)

$\lambda {{E}_{\text{c}}}=\left( {{\text{e}}^{*}}\left( {{T}_{\text{c}}} \right)-{{\text{e}}_{\text{a}}} \right)\frac{\rho {{c}_{\text{p}}}}{r}\left[ \frac{{{W}_{\text{c}}}}{{{r}_{\text{b}}}}+\frac{1-{{W}_{\text{c}}}}{{{r}_{\text{c}}}+{{r}_{\text{c}}}} \right],$

(34)

$\lambda {{E}_{\text{gs}}}=\left( {{f}_{\text{h}}}{{\text{e}}^{*}}\left( {{T}_{\text{gs}}} \right)-{{\text{e}}_{\text{a}}} \right)\frac{\rho {{c}_{\text{p}}}}{r}\frac{1}{{{r}_{\text{surf}}}+{{r}_{\text{d}}}},$

(35)

其中，${{\text{e}}^{*}}({{T}_{\text{c}}})$和${{\text{e}}^{*}}({{T}_{\text{gs}}})$分别表示温度为T_c和T_gs时的饱和比湿，e_a为冠层比湿，$\rho $和${{c}_{\text{p}}}$分别表示空气密度和定压比热，r为干湿表常数，f_h表示空气在土壤表层的相对湿度，r_b、r_c与r_d为阻抗系数，W_c为冠层湿润系数，${{r}_{\text{surf}}}$与土壤湿度有关，可通过下式计算：

${{r}_{\text{surf}}}={{a}_{\text{s}}}(1-w_{1}^{{{b}_{\text{s}}}}).$

(36)

上述方程中a_s与b_s为常数，w₁代表土壤湿度，因此土壤湿度可以通过影响r_surf进而影响地表蒸发，最后影响总蒸散。根据之前的假定，β为实际蒸散与最大蒸散的比值，即：

$\beta =\frac{a-w_{1}^{{{b}_{\text{s}}}}}{a-w_{\text{max}}^{{{b}_{\text{s}}}}},$

(37)

其中

$a=1+\frac{{{r}_{\text{s}}}}{{{a}_{\text{s}}}}+\frac{({{f}_{\text{h}}}{{\text{e}}^{*}}({{T}_{\text{gs}}})-{{\text{e}}_{\text{a}}})\frac{\rho {{c}_{\text{p}}}}{r}}{\lambda {{E}_{\text{c}}}{{a}_{\text{s}}}},$

(38)

由此可以看出，SSiB中影响蒸散的因子除土壤湿度外，还有地表相对湿度和比湿、空气比湿、地表饱和比湿、空气动力学阻抗。同时与CLM类似，土壤湿度对β的影响是呈幂函数的形式，因此土壤湿度对植被蒸散的影响程度较其他因子大。

土壤湿度对蒸散的作用非常大，特别是在干旱半干旱区，蒸散主要是受土壤湿度的影响，而在常用的陆面模式中，对于土壤湿度与蒸散关系的模拟存在很大的不确定性，这会影响模式对蒸散的模拟效果。下文基于上文所述的简化后的蒸散与土壤湿度的基本关系式，利用实验观测资料，重新厘定关系式中的参数，对模式中土壤湿度影响蒸散的参数化方案进行评估，以探究模式对二者关系的模拟情况，为提高模式对蒸散的模拟能力提供理论依据。

4 陆面模式中土壤湿度影响蒸散参数化方案的比较 4.1 参数厘定方法的建立

上文已推导出土壤湿度与限制因子β的关系式，β为实际蒸散与最大蒸散的比值，由于最大蒸散与土壤湿度无关，因此可以根据土壤湿度与β的关系式得到土壤湿度与实际蒸散的关系式。参数厘定是指在方程式确定的情况下，寻找出参数a、b、c的值，使得该函数与观测资料形成最优拟合，即拟合后的蒸散值与实际观测蒸散值之间的相关系数最高。由于深层土壤湿度缺测较多，因此选择2 cm土壤湿度进行分析。根据前文推导及简化后的四个陆面模式中土壤湿度影响植被蒸散的参数化方案[即公式(17)、(26)、(32)以及(37)]，可总结成下面三个公式， 公式中自变量x表示土壤湿度，因变量y表示蒸散，参数a、b、c则表示其他与土壤湿度无关的影响因子。

通过Noah_LSM中计算植被蒸散的参数化方案简化而来的公式：

$y=\frac{x(a+1)+b}{ax+c},$

(39)

通过CLM与SSiB中计算植被蒸散的参数化方案简化而来的公式：

$y=a+b{{x}^{c}},$

(40)

通过VIC中计算植被蒸散的参数化方案简化而来的公式：

$y=xa+b,$

(41)

为了方便表述，根据公式的自身特点，下文称用公式(39)进行的拟合为分数拟合，用公式(40)进行的拟合为指数拟合，用公式(41)进行的拟合为线性拟合。

4.2 干旱区结果分析

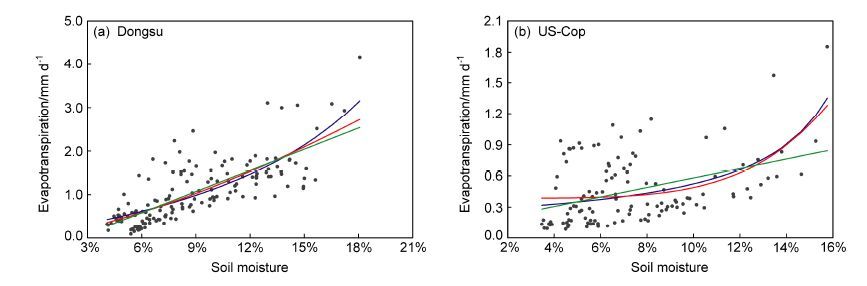

位于干旱区的站点为中国的东苏站点和美国的US-Cop站点，图 2为这两个站点日平均蒸散随土壤湿度变化的散点分布图及相关拟合曲线，蓝线、红线和绿线分别为进行分数拟合、指数拟合和线性拟合后的曲线。由图 2可知，在土壤极端干旱(如土壤相对湿度小于6%)时，土壤湿度对蒸散的影响并不大，这是因为此时土壤湿度小于永久萎蔫点的土壤湿度，土壤水分有限，因此蒸散很弱；随着土壤湿度的增加，蒸散值不断增加，同时蒸散的增长率也不断增加，这是由于在土壤较为干旱的情况下，蒸散受土壤湿度的变化非常敏感，因此能够剧烈地响应土壤湿度的变化。

表 4则为实际观测蒸散值和达到最优拟合时的蒸散值之间的相关系数，以及二者的均方根误差。根据图 2和表 4可以看出，在东苏站点三种方式的拟合效果相差不大，分数拟合的相关系数(0.768)稍高于指数拟合和线性拟合，同时分数拟合的均方根误差(0.452 mm d^-1)略小于指数拟合和线性拟合。对于美国站点US-Cop来说，分数拟合和指数拟合的相关系数分别为0.475和0.47，均较线性拟合的相关系数大，同时分数拟合和指数拟合的均方根误差为0.283 mm d^-1，小于线性拟合的均方根误差。对比两个站点可以发现，US-Cop站点三种拟合的相关系数都较东苏站点低，但均方根误差较东苏小，这说明三种拟合方式对东苏站点蒸散的变化趋势的模拟效果更好，但US-Cop站点拟合后的蒸散值与实际观测蒸散的偏差较东苏小。

总的来说，在干旱区，分数拟合的效果略优于指数拟合，二者均比线性拟合的效果好，因此Noah_LSM、CLM以及SSiB模式中土壤湿度影响蒸散发的参数化方案与实际情况更为吻合，较VIC模型好。

4.3 半干旱区结果分析

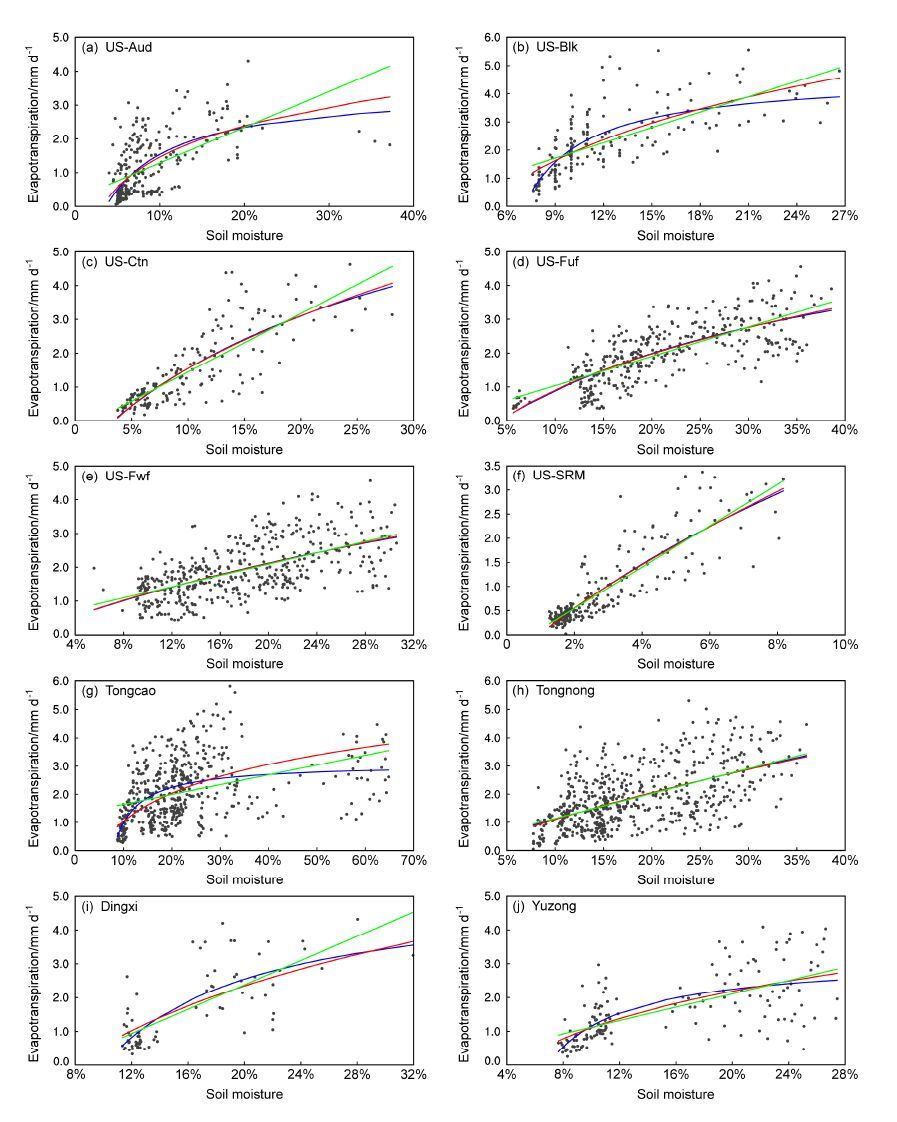

根据表 3可以知道，处于半干旱区的站点包括中国的通榆(分为通榆草地和通榆农田)、定西和榆中，以及美国的US-Aud、US-Ctn、US-Fwf和US-SRM。图 3为半干旱区各站点蒸散随土壤湿度变化的散点图及相关拟合曲线。由图 3可知，与干旱区类似，随着土壤湿度的增加，蒸散量不断增加，即二者均处于过渡型气候状况，然而由于半干旱区站点土壤湿度较干旱区大，随着土壤湿度的增加，蒸散的增长率却呈现不断减小的趋势，可以预见随着土壤湿度的进一步增大，蒸散最终会维持不变，即为湿润型气候状况，在该条件下，蒸散则不再受土壤湿度的影响，而是受辐射等其他气候条件的影响。该特点在通榆草地站点尤为明显。

表 5为各站点达到最优拟合时的蒸散值和观测的蒸散值之间的相关系数和均方根误差。由表 5可知，在美国的各个站点中，分数、指数和线性拟合在US-SRM站点的拟合效果最好，相关系数分别达到了0.878、0.887和0.876，同时均方根误差也最小，低至0.37 mm d^-1，这是由于就气候平均态来看，US-SRM处于干旱区和半干旱区的交界处，土壤较为干旱，因此土壤湿度与蒸散的正相关更为明显，三种拟合的效果也更好。另外，由于美国通量观测网各站点的样本数较中国观测站点多，因此三种拟合方式的拟合效果较好，均方根误差也较小。

对所有站点而言，分数拟合的相关系数均稍大于指数拟合，线性拟合的相关系数最小，同时分数拟合的均方根误差稍小于指数拟合，线性拟合的均方根误差最大。在US-Fwf、US-Ctn、US-Fuf、US-SRM和通榆农田站点，三种拟合的效果相差不大。

总的来说，对于半干旱区，分数拟合与指数拟合的效果相当，仅在部分地区分数拟合优于指数拟合，线性拟合的效果相比之下较差。因此与干旱区类似，Noah_LSM、CLM与SSiB中土壤湿度影响蒸散的参数化方案较VIC好，同时在部分站点Noah_LSM的参数化方案优于CLM和SSiB。

4.4 半湿润区结果分析

处于半湿润区的站点为US-AR1、US-AR2、US-Bkg、US-Ton以及中国的密云，图 4为各站点日平均蒸散量随土壤湿度变化的散点分布图及相关拟合曲线。与半干旱区类似，随着土壤湿度的增加，蒸散的变化逐渐趋于平缓，当土壤湿度进一步增加时(如US-Bkg所示)，土壤湿度对蒸散的影响逐渐变小，散点分布趋于离散，此时蒸散受辐射等其他气候因素的影响更大。

表 6为各站点最优拟合时的蒸散值与观测值之间的相关系数和均方根误差，根据表 6可以看出，三种拟合在US-Ton站点的拟合效果最好，相关系数最高为0.775，均方根误差低至0.425 mm d^-1。在US-Bkg和密云站点，由于土壤非常湿润，蒸散值的分布较为分散，因此拟合效果较差。总的来讲，Noah_LSM、CLM和SSiB三个模式中土壤湿度影响蒸散的参数化方案稍优于VIC模式。

对比半干旱区，分数拟合、指数拟合和线性拟合在半湿润区的平均相关系数分别0.550、0.541和0.536，均较半干旱区(分别为0.696、0.686和0.664)小，同时各站点平均均方根误差分别为0.937 mm d^-1、0.944 mm d^-1和0.945 mm d^-1，均较半干旱区大，因此三种拟合在半湿润区各站点的拟合效果较半干旱区差。

4.5 湿润区结果分析

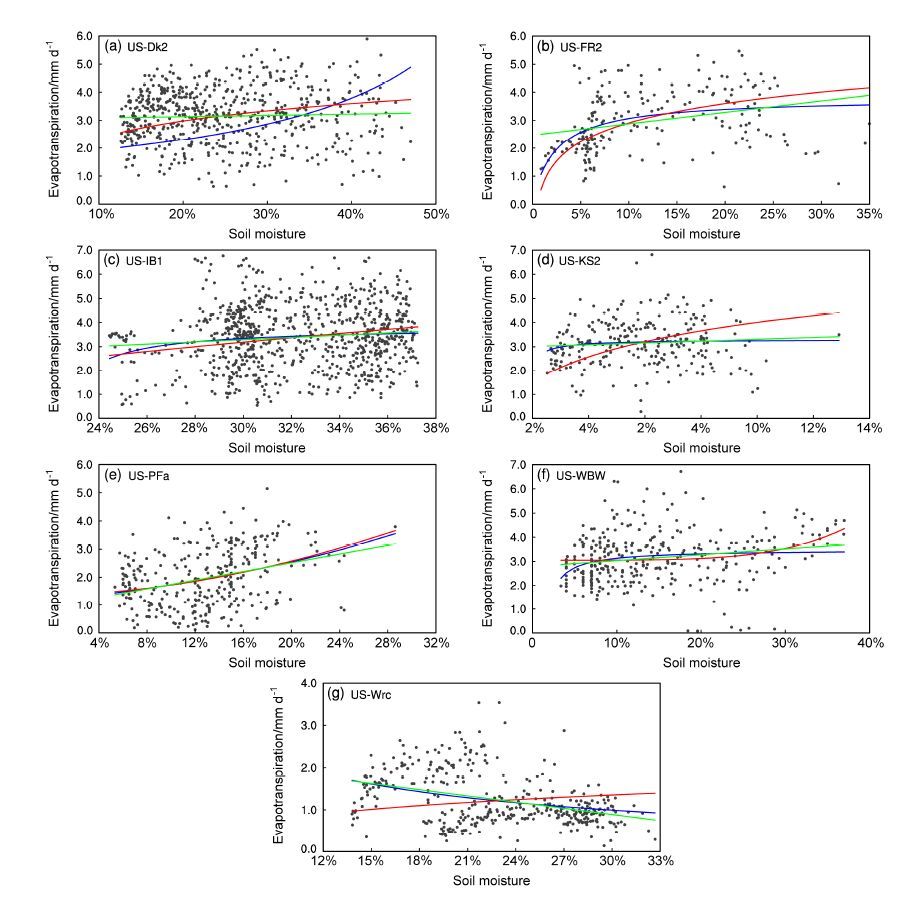

与上文类似，图 5表示处于湿润区的各站点(即US-DK2、US-FR2、US-IB1、US-KS2、US-PF、US-WBW、US-Wrc)中蒸散随土壤湿度变化的散点图及相关拟合曲线，表 7为各站点蒸散的观测值与最优拟合值之间的相关系数，以及二者之间的均方根误差。根据图 5和表 7可以看出，当土壤较为湿润时，蒸散与土壤湿度之间不再存在明显的正相关关系，因此蒸散值的分布较为分散。由于该条件下土壤湿度对蒸散的影响很小，因此三种拟合在各站点的拟合效果明显较干旱区、半干旱区和半湿润差，其中US-IB1站点相关系数最低，分别为0.136、0.114和0.112，US-FR2最高，但也仅为0.429、0.401和0.296。因此在湿润区，各模式蒸散的参数化方案与实际情况偏差较大。

5 总结与讨论

本文对四个常用陆面模式(即：CLM、Noah_LSM、VIC以及SSiB)中土壤湿度影响蒸散的参数化方案进行了系统的对比分析，并利用实际观测资料对不同模式的参数化方案进行了评估，得到如下几点结论：

(1) 对比四个模式中土壤湿度影响裸土蒸发的参数化方案可知，在CLM与SSiB模式中引入了较多影响裸土蒸发的气象因子，而Noah_LSM和VIC中仅包含土壤湿度对其的影响，因此CLM与SSiB中计算土壤湿度影响裸土蒸发的参数化方案比Noah_LSM和VIC更接近真实的物理过程。同时，在CLM与SSiB中，土壤湿度是以幂函数的形式影响裸土蒸发，而在Noah_LSM和VIC中土壤湿度和裸土蒸发为线性关系。

(2) 对于四个模式中土壤湿度影响植被蒸散的参数化方案而言，CLM中包含了植物的光合作用和呼吸作用等生物物理学过程，因此较其他三个模式更接近真实的物理过程。与计算裸土蒸发的参数化方案类似，CLM与SSiB中土壤湿度是以幂函数的形式影响蒸散，VIC中土壤湿度对植被蒸散的影响为线性，而Noah_LSM中土壤湿度是以分数的形式影响植被蒸散。

(3) 利用干旱区、半干旱区、半湿润区和湿润区的站点观测数据对简化后的土壤湿度影响植被蒸散的参数化方案进行评估，结果表明：CLM、SSiB与Noah_LSM中土壤湿度影响植被蒸散的参数化方案的拟合效果较VIC好，同时在部分站点CLM与SSiB的参数化方案稍优于Noah_LSM。就不同区域来看，四个模式在干旱半干旱区的拟合效果较湿润区和半湿润区好，其中半干旱区的拟合效果最好，三种拟合的平均相关系数分别为0.696、0.686和0.664，模式对干旱区的拟合效果次之，在湿润区的拟合效果最差，平均相关系数仅为0.235、0.126和0.202。

提高对蒸散的模拟能力是陆面模式发展所面临的一个艰巨而重要的任务，而土壤湿度在众多影响蒸散的因子中占有举足轻重的作用，本文仅对不同陆面模式中土壤湿度影响蒸散的参数化方案进行了初步的评估，对比不同模式在对蒸散模拟上的异同，为陆面模式中蒸散与土壤湿度关系的参数化方案的发展提供了依据，但优化计算蒸散的参数化方案和发展完善的土壤湿度影响蒸散发的参数化方案仍是陆面过程模式研究的重要问题。
