云覆盖地球一半以上的面积，是影响地气系统辐射能量平衡的重要因子，也是地球水循环中的重要环节（Ramanathan, 1987; Cole et al., 2005）。云的组成和结构分布复杂、多变，一直是大气科学研究的重要分析对象。太阳辐射在大气中传输受云、大气成分和气溶胶等的吸收及散射作用，呈现出不同的光谱辐射特征（Liou, 1992; 盛裴轩等, 2003）。就云的遥感和探测而言，由于这些辐射特性与云物理结构特征分布密切相关，科学家们利用云在不同波长发射或散射辐射信息来提取云的物理或光学分布特征，如云中粒子浓度、大小、云厚等（Pincus et al., 1995; Minnis et al., 1998; 邱金桓等, 2005; Roskovensky and Liou, 2006）。卫星上搭载的光谱仪自上而下，测量来自云、大气、地球表面等对太阳辐射的反射值以及自身在热红外波段的发射值。在相同大气、地表、太阳辐射等外部环境条件下，具有相同物理结构特征的云其光谱辐射特性（卫星遥感或地面观测）一定也是相同的。反之，如果两条有云廓线温度、水汽等分布特征相同，太阳辐射相同，下垫面光学特征相近，并且在大气层顶（或卫星遥感）所测光谱辐射值相同，那么这两条廓线的云物理结构是否也是彼此接近？如果接近，则在一定条件下可以利用被动遥感的光谱辐射信息来推测或重塑云的结构信息。Barker et al.（2011）也正是基于这样的假设，根据EarthCARE卫星探测性能和研究目标建立了一个通过匹配相同光谱辐射值来构建三维云场的算法。这是一种新的基于卫星雷达数据和光谱辐射数据构建三维云场的方法，卫星探测范围广，该方法可为更大范围地区特别是地基探测数据稀缺地区云的结构研究提供三维信息。

本文将借助现有的卫星观测数据对上述假设开展分析，研究云的辐射特性与云物理结构之间的相关程度，检验辐射特性相近的云其物理结构也相近这一假设是否成立。AQUA卫星于2002年5月4日成功发射，搭载了一部中分辨率成像光谱仪MODIS（MODerate-resolution Imaging Spectroradiometer），共使用36个光谱波段分别对陆地地表、海洋以及大气层内气象要素进行光谱辐射观测（https://modis-atmos.gsfc.nasa.gov/ [2017-06-16]）。2006年4月，CloudSat卫星被送入太空开展对地观测，其上搭载一部W波段（94 GHz）毫米波云廓线雷达（CPR, Cloud Profiling Radar），用于观测云的内部结构（http://cloudsat.atmos.colostate.edu [2017-06- 16]）。CloudSat、AQUA卫星与其他在轨飞行的卫星CALIPSO、AURA等组成A-Train卫星列队，其中AQUA卫星与CloudSat卫星飞行间隔约为1分钟。MODIS观测视场完全覆盖CPR的视场范围，并且二者观测间隔时间短，在天气状况稳定的条件下，对云的观测可近似为准同时观测。在MODIS和CPR重叠观测的有云区域中，既可获得云的垂直结构也有云的光谱辐射信息，为研究云的光谱辐射与垂直结构特征关系提供了数据条件。本文选择2007年1月至2010年12月共4年的MODIS（AQUA卫星）和CPR（CloudSat卫星）探测数据，并为了降低下垫面影响选择相对简单的深海地区（15°~45°N, 145°~165°E），统计分析云的辐射光谱特征和物理结构关系。论文第二部分简单介绍了相关卫星数据情况，第三部分研究并选择与云物理结构特征密切相关的光谱谱段，第四部分利用多年的探测数据统计分析云的光谱辐射特性与云结构特征的关系，第五部分基于云光谱辐射特征相近而结构特征也相近的统计结果，开展云物理结构重建试验，第六部分是小结与讨论。

AQUA卫星上搭载的MODIS光谱仪其沿轨观测宽度约为10 km，跨轨探测宽度约为2330 km，1~2天可覆盖地球表面一次，光谱仪在0.405~14.385 μm范围内分为36个波段进行探测，共有三种空间分辨率（250 m、500 m和1000 m），与云有关的主要探测波段及其用途见表 1。AQUA卫星上搭载的MODIS第6波段不能工作，因此实际共有21个有效光谱辐射数据，这些谱段包含了可见光、近红外、热红外波段。

表 1(Table 1)

表 1 MODIS光谱仪的22个云相关光谱波段宽度、分辨率以及主要用途 Table 1 The bandwidth, data resolution, and primary use of 22 MODIS (MODerate-resolution Imaging Spectroradiometer) wavebands which are related to cloud 波段 波段宽度 数据分辨率/m 主要用途 1 620~670 nm 250 地表/云/气溶胶边界层 2 841~867 nm 250 3 459~479 nm 500 地表/云/气溶胶特征 4 545~565 nm 500 5 1230~1250 nm 500 6 1628~1652 nm 500 7 2105~2155 nm 500 17 890~920 nm 1000 云/大气水汽特征 18 931~941 nm 1000 19 915~965 nm 1000 20 3.66~3.84 μm 1000 地表/云温度 26 1.36~1.39 μm 1000 卷云/水汽/湿度 27 6.535~6.895 μm 1000 28 7.175~7.475 μm 1000 29 8.4~8.7 μm 1000 云属性 30 9.58~9.88 μm 1000 臭氧 31 10.78~11.28 μm 1000 地表/云温度 32 11.77~12.27 μm 1000 33 13.185~13.485 μm 1000 云高/云量 34 13.485~13.785 μm 1000 35 13.785~14.085 μm 1000 36 14.085~14.385 μm 1000

表 1 MODIS光谱仪的22个云相关光谱波段宽度、分辨率以及主要用途 Table 1 The bandwidth, data resolution, and primary use of 22 MODIS (MODerate-resolution Imaging Spectroradiometer) wavebands which are related to cloud

CloudSat卫星上搭载的CPR（Cloud Profiling Radar，94 GHz毫米波雷达）单线扫描尺度约为1.7 km（沿轨）×1.4 km（跨轨），垂直分辨率约240 m。CPR雷达探测范围完全处于MODIS的观测视场中，因此CPR扫描路径上的光谱辐射信息可全部被MODIS观测。为了能与CPR扫描廓线位置相匹配，选择分辨率为1 km的MODIS光谱辐射数据，在CPR扫描单线周围的15个MODIS观测像元中，假设沿轨方向左下角以1起编号，第8个探测像元与CPR的扫描单线位置最为接近，其所观测的光谱辐射值作为该CPR探测单廓线的光谱辐射值（图 1）。本文中所用数据为2007年1月至2010年12月期间，地理位置位于（15°~45°N, 145°~165°E）范围内的MODIS和CPR所有有效观测数据，在下文中所有统计分析结果或个例研究均发生于上述时间和地理位置范围内。

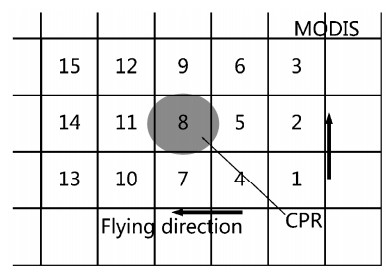

图 1 MODIS与CPR观测视场范围示例。方形格点代表MODIS的数据像元，灰色椭圆代表CPR的单廓线扫描范围 Figure 1 Footprints of MODIS and CPR (Cloud Profiling Radar, gray ellipse)

MODIS自上而下所测辐射主要包括：地面、大气分子、气溶胶和云反射的太阳辐射以及地表、大气中吸收气体以及云层发出的红外辐射。云的光学特性与物理结构特征关系密切，在云有关的22个光谱辐射波段中，各波段或波段的组合与不同的云物理属性相关程度有所不同，例如红外辐射信息与云顶气压密切相关，可见光波段与近红外波段的组合可估测云光学厚度、云粒子大小等（参见图 2）。因此，诸多光谱波段对云物理结构特征的表达各不相同，不同波段所占比重也有所不同，例如可能某一个波段对云结构的某一参数比较敏感，也可能存在某几个波段都对某一特征敏感。从而需要对这些波段开展分析，选择出与云物理结构最密切的那些波段，并用于研究光谱辐射特性与物理结构特征的相互关系。

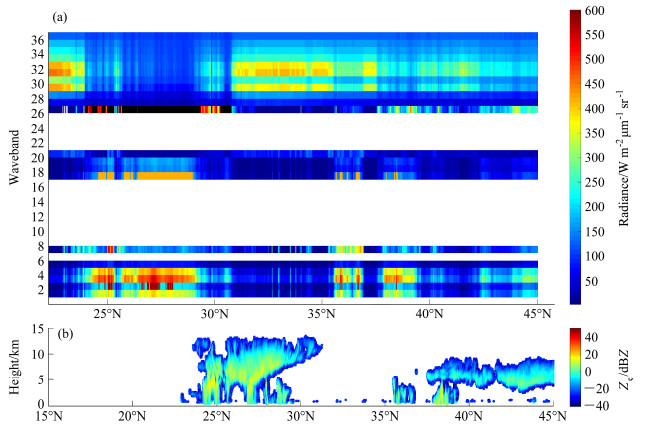

图 2 发生于2007年8月14日位于（15°~45°N，145°~165°E）区域内的云例：（a）MODIS所测辐射值（单位：W m−2 μm −1 sr−1）；（b）CPR观测雷达反射率值Ze（单位：dBZ） Figure 2 Clouds occurring on 14 August 2007 over region (15°–45°N, 145°–165°E): (a) The radiance (units: W m−2 μm −1 sr−1) measured by MODIS; (b) the radar reflectivity factor Ze (units: dBZ) measured by CPR

图 2b为CPR观测的发生在2007年8月14日的二维云廓线，图 2a是相应21个光谱谱段辐射值分布情况。为使用相同的色标，图中波段20，29~36被放大10倍，波段26~28被放大100倍。图 2中21个光谱辐射值沿扫描路径上不同结构特征的云或增强或减弱，例如波段1、3、4辐射值在厚云廓线上的值明显增强。波段29、31、32则与1、3、4相反，在厚云廓线的辐射值减小并且它们三个波段的辐射变化特征彼此相近。为了分析21个光谱波段随云物理结构变化时彼此的变化情况，我们计算了这21个光谱波段彼此之间随图 2中所有云廓线变化而变化的皮尔逊相关系数，分布情况如图 3所示。图 3中每一个“方块”颜色值代表了其横坐标所对应波段与纵坐标所对应波段二者之间的相关系数。可以看到，MODIS所用21个有效波段中，有些波段辐射值之间相关系数较高，例如波段1、3、4之间大于0.9甚至接近了1，它们随云物理结构变化表现出高度相关的相同变化。在研究与物理结构相关关系时，对于这些表现相同的波段可以选择其中的一个作为代表而不必全部使用，以平衡各波段在表达物理结构属性时所占的权重。

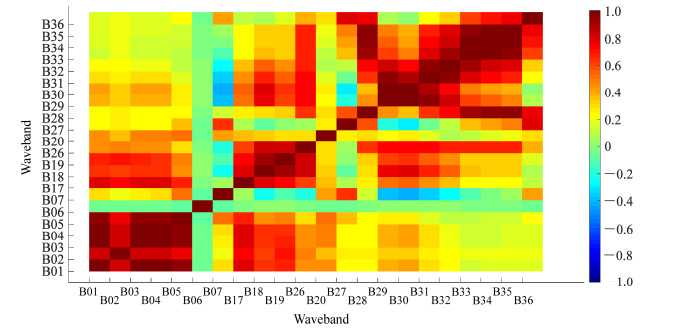

图 3 根据图 2云场MODIS的22个波段辐射值计算彼此之间的辐射相关系数。图中横坐标和纵坐标都是波段号，“B”代表波段 Figure 3 Correlation coefficients of radiation between 22 MODIS wavebands for cloud case in Fig. 2. The x-axis and y-axis show the numbers of wavebands, letter "B" means waveband

图 3仅是一个个例的分析结果，为了获得更有代表性的结果，需要对更多资料开展分析。我们利用2007年1月至2010年12月的（15°~45°N，145°~165°E）范围内所有云廓线的所有光谱波段的相关程度开展了统计分析。采用两种统计方法：一是对所有云廓线上所有光谱波段统一计算彼此相关系数（图 4a）；二是先对每一天发生的云廓线计算各个光谱波段的相关系数（图 3是一天的例子），再对所有天计算得到的所有相关系数计算平均（图 4b）。两种不同的处理方法，有助于对比分析出真正高度相关的光谱波段。从图 4中能够发现，波段1~4、17之间彼此高度正相关，波段18、19高度正相关，波段29、31~32之间高度正相关，而波段34和35之间也高度正相关，这些波段随云廓线的变化呈现相类似的变化特征，说明它们对云结构属性（可能是一种属性，也可能是某些综合属性）变化具有相一致的敏感特征。因此，在这些彼此高度正相关的谱段中挑选其中的一个为代表用于分析云光谱辐射特性与云物理结构之间的相关关系。一方面，由于减少了高度相关的光谱波段数量，在综合讨论和分析多光谱波段辐射与云结构特征关系时，减少了这些具有相同特征的波段所占权重而提高了其他波段（可能对其他属性敏感）的权重。另一方面，通过分析我们进一步认识了这些光谱波段随云物理结构特征变化的相关性，当需要对光谱波段进行选择以应用于云物理属性探测时，这项工作为光谱波段选择提供了参考。综合以上分析，我们从21个有效波段中精简并挑选出波段01、05、07、18、20、26、27、28、30、31、33、34和36这13个光谱波段，在下文中用它们研究云辐射特性与云物理结构的可能关系。

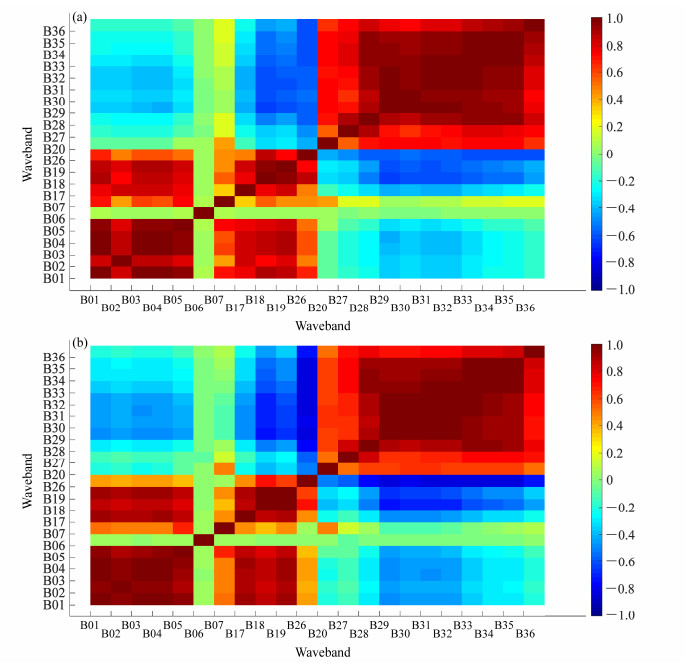

图 4 根据2007~2010年区域（15°~45°N，145°~165°E）内MODIS的22个光谱通道探测的所有云廓线辐射数据，计算各通道之间的辐射相关系数：（a）将所有云廓线集中一起计算辐射相关系数；（b）针对各天云廓线数据分别计算通道辐射相关系数，然后求平均 Figure 4 Correlation coefficients of radiation between 22 MODIS wavebands for all cloudy profiles occurred over the area (15°–45°N, 145°–165°E) during 2007–2010: (a) Correlation coefficients of radiation calculated from all cloudy profiles; (b) the mean value of those radiation correlation coefficients which are calculated individually from cloudy profiles occurred in the same day.

根据已有研究经验，对每一条CPR观测的有云廓线，云的物理结构我们选择如下14个参数来描述：最高云格点高度、最低云格点高度、所有有云格点的高度平均值、云厚度、最大雷达反射率值（MaxZe）、MaxZe所在高度、最小雷达反射率值（MinZe）、MinZe所在高度、平均雷达反射率（MeanZe）及其方差、最高温度、最低温度、平均温度及其方差。这些参数既包含了云的宏观物理信息（如云高、云厚等），也包含了微物理信息（如粒子相态、粒子大小等），各参数之间随云的生成和发展条件而相互影响和制约。

两条云廓线的辐射或结构之间的差异程度，可通过计算彼此之间的“距离”来定义。本文挑选出的13个光谱辐射通道从可见光、近红外到热红外，虽然量纲相同但是不同通道之间辐射值的量级差可达2~3个量级，而对结构参数来说，14个特征参数量纲各异。由此在计算“距离”时，需要对各个具有不同量级和量纲的属性参数进行“处理”来去除量纲及量级差异。通过对现有诸多“距离”计算方法对比分析后发现，标准欧几里德距离（Standardized Euclidean distance，也称作标准化欧氏距离）计算方法，容易实现且能相对理想地满足本文需求。标准化欧氏距离方法是基于传统欧氏距离的一种改进方法，通过对具有不同属性（多量纲）以及不同量级的分量样本原始数据先进行标准化处理再计算彼此之间的距离。

两个n维向量（n个属性）A（a₁₁, a₁₂, a₁₃, ..., a_1n）与B（a₂₁, a₂₂, a₂₃, ..., a_2n）之间的标准化欧氏距离定义为

其中，s_k是基于多组样本计算出的分量标准差。s_k的倒数亦可看作是第k维向量（分量）的权重函数。标准欧氏距离法通过对各维向量（也就是各属性）设置不同的加权函数，一方面可去除量纲，另一方面分量标准差反映的是分量离散程度，用其倒数将自身值的绝对变化加权后，更加合理地体现出分量变化对总体变化的实际贡献程度，从而有助于相对平等地体现各分量变化在整体差异中所起的作用。本文中将计算13个辐射分量的标准欧氏距离[简称为辐射距离（Drd）]，计算14个结构分量的标准欧氏距离[简称为结构距离（Dst）]。从定义可知，属性距离值越大说明样本间的属性差异越大，值为0则表示属性完全相同。

不难理解，大气、地表等外部条件相同时，两条云廓线如果物理结构越相近，即结构距离值越小，那么它们彼此的辐射特征也越相近，即二者辐射距离值越小。反之，是否也能成立呢？我们先任意选择一个观测个例，分别计算廓线之间的结构距离（Dst）和辐射距离（Drd）分布情况。图 5a为2008年12月15日CPR所经区域扫描的云廓线Z_e随高度分布情况。该图中所展示的云场分布比较丰富，既有两层云，也有单层云，有的云顶高度达11.3 km，也有云顶高度仅为1.2 km，有的云厚达10 km，有的云厚仅为几百米，云廓线之间物理结构变化显著。图 5a中有多个观测廓线，根据标准化欧氏距离计算公式可对其中任意一条廓线计算出与其他廓线的距离值，从而有多组距离分布图。为了方便说明，我们任意选择图中红色线所在的廓线为代表，来计算其他云廓线与该廓线之间的结构距离和辐射距离，结果显示在图 5b中。从结构距离值分布情况看，其值的大小能够反映出廓线结构的差异程度，例如红色线周围（31°N左右）的云廓线物理结构较近，它们彼此之间的结构距离确实较小，而在40°~42°N之间的云，云层高度、厚度、反射率因子等与红色廓线显著不同，它们之间的结构距离值比较大。说明，通过计算标准欧氏距离的办法可以对具有不同属性特征的云物理结构差异程度进行量化，这一方法同样适用于对辐射特征差异的量化。图 5c给出了辐射距离随结构距离的变化分布情况。不难看出，辐射距离小的点其结构距离值也小，辐射距离值大的点其结构距离值也大。总体而言，辐射距离变化与结构距离变化之间呈现单调线性关系，结构距离随辐射距离增大而增大，随辐射距离减小而减小。

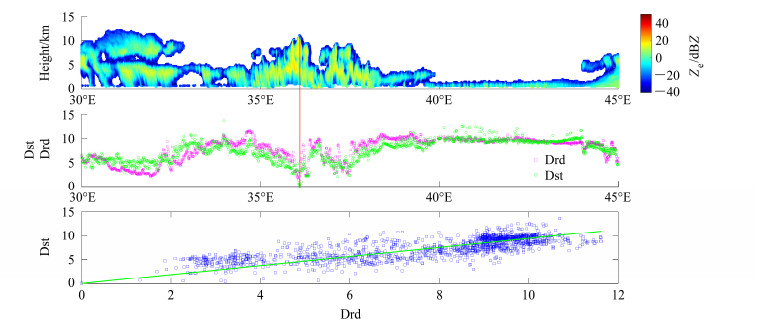

图 5 一个结构距离和辐射距离分析示例：（a）2008年12月15日所选区域内CPR观测雷达反射率因子Ze；（b）以图a中红色线所在云廓线为参照计算的各廓线与其之间的辐射距离和结构距离；（c）辐射距离随结构距离单调变化 Figure 5 A cloud case showing the distribution of Dst (Standardized Euclidean distance of structure) and Drd (Standardized Euclidean distance of radiation): (a) Ze measured by CPR on 15 December 2008 in the selected area; (b) Dst and Drd between the red profile in Fig. a and other profiles; (c) the monotonic relation between Dst and Drd

需要说明的是，为了方便起见，图 5b、c计算两两云廓线的辐射距离值时是直接使用MODIS的辐射产品数据，其前提条件是假设各廓线所处的外在环境条件（如大气状况、地表特征）和观测条件（如太阳位置）是相同的。严格来讲，在分析两个廓线的辐射差异时，应先排除外在环境条件（有云存在条件下，影响反射辐射值的主要因素来自大气成分、地表特征差异）和观测条件不同（影响辐射值的主要因素是探测角度和太阳入射角度差异）对辐射值的作用，再进行真正意义上的辐射差异研究。受现有能力限制，我们目前对这些外在条件的差异无法进行定量计算，但是对外在因素产生差异和影响的程度是可以估计的。首先是为了减少地表的影响，文章中选择了分布相对平坦的深海区域，尽可能减少了地表特征的差异；其次，所分析的云廓线对两个卫星而言可近似认为处于星下点位置，所以观测角度可认为近似相同；再次，根据卫星的运行速度（即420 km/min）推算，从起始纬度30°N到45°N结束前后观测间隔不足4分钟，太阳入射角度的变化所生成的影响也有限。因此，尽管由于条件有限在辐射距离值信息中包含了外场环境变化的差异（例如，目前无法准确掌握背景大气变化情况），使得排除这些因素的作用无法完成，但这些差异在云反射辐射中所占的比例很小，所起的作用也小。根据图 5所示诸多云廓线（约1500条）的计算结果来看，即使在这些外在因素差异存在的情况下，廓线辐射距离变化与结构距离变化之间仍然呈现明显的单调线性关系，即辐射距离大，则结构距离大；反之辐射距离小，结构距离也小。

更多的统计分析结果表明，辐射距离与云结构距离之间确实存在明显的单调相关关系，在大气状况相对稳定以及观测条件基本相同情况下，总体来说辐射距离大，结构距离值也大；辐射距离值小，则结构距离值也小。这也从一定程度说明，Barker et al.（2011）的假设在统计意义上是成立的，特别对于有显著结构差异的云廓线，辐射距离越小，结构距离总体上也越接近。但是，我们也能看到，虽然图 5中辐射距离和结构距离之间能够线性拟合，但二者存在一定程度的离散情况，例如在固定的辐射距离上，结构距离还有一个变化范围，说明云的结构存在一个变化范围；再如，图上还存在某些辐射距离值大但结构距离值却小的情况。造成此情况的可能原因有：（1）可使用波段具有局限性，即现有条件下所用波段通道对云的所有物理结构参数变化可能不能完全响应；（2）CPR的云廓线数据与MODIS的云辐射数据中心位置不是严格重叠，而且CPR数据的空间分辨率略大于MODIS的格点分辨率；（3）CPR发布的云物理参数反演产品以及MODIS发布的辐射数据存在误差；（4）外场环境变化也夹杂其中。这些因素的共同作用，造成了辐射距离与结构距离之间的分布存在一定程度的离散性。即便如此，从对诸多个例分析的总体情况来看，这些因素对二者之间单调的线性变化关系的定性结论不影响。在大气状况相对稳定以及观测条件基本相同情况下，云廓线辐射距离变化与结构距离变化之间呈现明显的单调线性关系，即辐射距离大，则结构距离大；反之辐射距离小，结构距离也小。

连续云场中云廓线之间，一般而言空间距离越近其廓线结构相近可能性越大，而空间距离越大则结构有较大差异的可能性越大。分别计算这些廓线之间的辐射距离和结构距离并进行对比，特别是空间距离较近的廓线之间其结构距离，可获得“相近”云廓线的距离分布特征，也为云结构廓线的匹配阈值选择提供依据。为了使距离计算结果具有可对比性，在计算标准欧氏距离时，各属性参量必须使用相同的权重函数。为此，我们选择出近万条具有不同物理结构的云廓线来计算它们各辐射参数分量以及结构参数分量的标准差，其目的是在尽可能多地条件下充分获得各参量值的离散分布程度。计算后获得的辐射距离各波段标准差分别为：6.09、101.53、21.47、1.77、38.09、33.03、7.16、0.17、0.38、0.74、1.72、1.54、0.60；14个结构距离参量标准差分别为：3.61、2.44、2.59、13.26、11.78、2.76、4.87、3.55、8.93、3.38、13.16、20.60、13.17、6.81。

图 6展示了一组具有不同结构特征的云廓线情况，图 6a中不同颜色点线表示具有不同垂直特征的廓线对，图 6b则给出了所有廓线与黑色方形点线云廓线的辐射距离以及结构距离。从图上看，结构距离小于1.5时的廓线之间垂直结构“看上去”比较相近。基于CPR的数据分辨率，在大尺度连续云场中距离约1 km的云廓线之间，出现彼此垂直结构接近的可能性较大。根据近万对空间距离约1 km以内的云廓线对的统计分析发现，其平均辐射距离为0.32，标准差为0.38。其中约69.4%的廓线对辐射距离小于0.32，约80%的廓线对辐射距离小于0.45，约90%的廓线对辐射距离小于0.70，约95%辐射距离值小于1.0；结构距离方面，平均结构距离为0.51，标准差为0.49，其中约67.4%的廓线对辐射距离小于0.51，约80%的廓线对辐射距离小于0.71，约90%的廓线对辐射距离小于1.04，结构距离小于1.5的廓线对约占95%。据此，如果设定辐射距离阈值为1.0作为寻找匹配云廓线的条件，则廓线间结构距离小于1.5的概率大于90%。

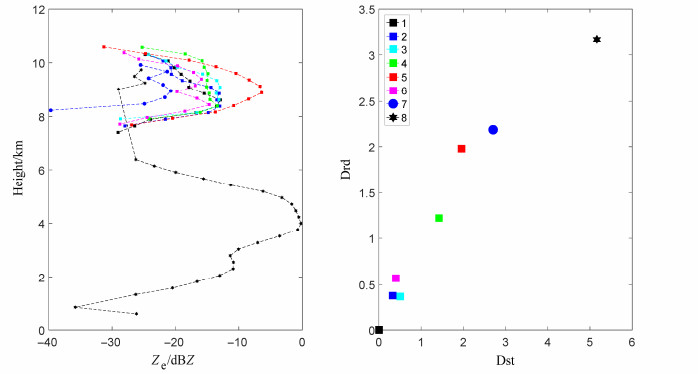

图 6 （a）8条云廓线的Ze垂直结构；（b）黑色方点廓线与其他廓线的辐射距离以及结构距离 Figure 6 Contrast of the Drds and Dsts between cloud profiles with different vertical structures: (a) Vertical structures of eight cloud pofiles; (b) Drds and Dsts of the black square profile with other profiles

利用两条云廓线的辐射距离越近，云的物理结构可能也相近这个特点，对于结构特征未知的云廓线，寻找与其辐射特征相近的匹配廓线，进而借助匹配廓线的云结构信息来描述自身结构特征。为了能寻找到最佳和符合实际的匹配廓线，还应尽可能减少其他因素的影响。首先，降低大气条件因素的影响。如上所述，卫星测量到的辐射值主要来自大气、气溶胶、地表和云的共同作用，在短波辐射波段云所起的作用最大。为了减少来自大气、气溶胶和地表变化所产生的影响，获得最佳的匹配结果，选择天气条件相对稳定、下垫面为洋面的探测数据可降低大气、气溶胶和地表辐射差异的影响。其次，为减少太阳辐射和仪器观测角度差异的影响，廓线之间的观测时间间隔越短越好。CloudSat卫星与AQUA卫星飞行间隔约1分钟，此观测间隔时间内，可近似认为太阳位置和卫星探测角度基本不变。CloudSat卫星的运行速度约为7 km/s，备选廓线的范围如果定为前后200 km内，能够保证MODIS与CloudSat卫星的观测间隔在1分钟之内。再次，辐射距离与结构距离虽然高度单调相关，但是也存在某些廓线之间辐射距离小，但是结构距离值大的一些特殊点，虽然这些点不多，但如果仅根据最小辐射距离来选择时，可能会出现与实际偏离较多的匹配结果，为了避免这种情况的出现，需要对这些结构距离异常点进行排除。处理时可从辐射距离较小的几个廓线中挑选，两两结构距离值最小且位置距离最近的廓线为候选云廓线。另外，为了减少空间距离增加而造成太阳辐射以及观测角度差异的影响，应将计算而得的辐射距离值根据空间位置距离进行适当修正。目前，我们通过选择结构相对均匀的层云场分析辐射距离对位置距离的变化来获得简单的修正经验，而基于模式模拟并结合仪器飞行和观测特征分析，可能会获得更好的修正经验。

经过如上步骤，我们为云物理结构的重建开展模拟试验（图 7）。根据上节统计结果，将Drd＜1.0在云场匹配中作为首要条件。以平行于CPR观测的某条云廓线所在位置为研究对象（图 7a），根据其相应位置的MODIS辐射观测值，在CPR所经路径上且小于200 km距离范围内，结合如上所述匹配条件，搜索并选择与该条廓线的辐射距离小（＜1.0）且空间距离近的云廓线（称之为匹配廓线），将匹配廓线的物理结构数据作为该研究对象的物理结构数据。

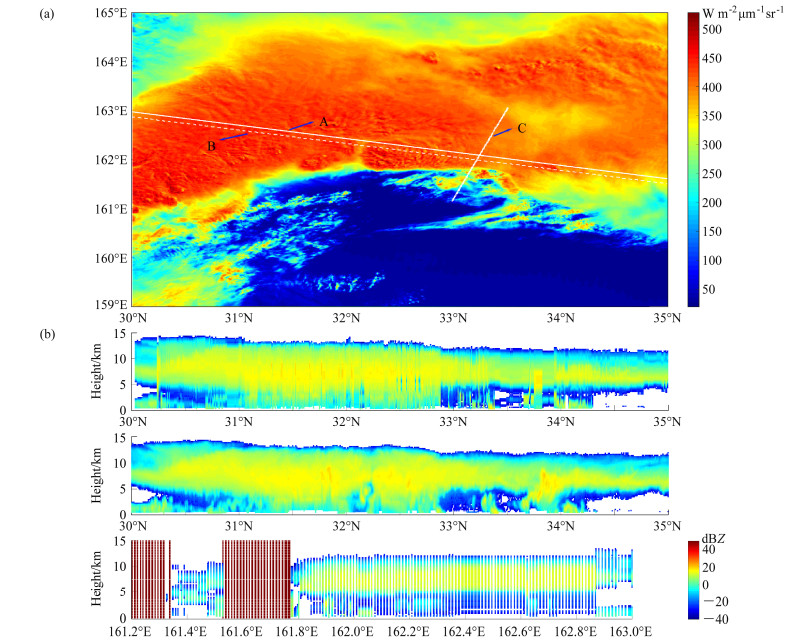

图 7 （a）MODIS通道一的辐亮度（单位：W m-2 μm-1 sr-1）分布，图上白色实线A为CPR扫描路径，白色虚线B距离白色实线A大约10 km。（b）从上到下分别对应图a中线段B、线段A和线段C的垂直结构分布。线段B和C的云结构构建是基于最近辐射特征原则匹配而成 Figure 7 (a) Radiance (units: W m-2 μm-1 sr-1) of waveband 1 from MODIS, line A (white solid line) is the scan path of CPR, line B (white dashed line) is about 10 km from line A. (b) The panel from top to bottom shows the cloud vertical structures of line B, Line A, and Line C. Vertical structures of line B and line C are constructed based on the nearest radiative characteristics principle

从线段B的构建效果情况看，云垂直结构分布体现了云场连续变化，总体而言是合理的。线段C的构建图中红色线条表示未能找到符合条件的匹配廓线。云场重建需要对诸多候选廓线进行筛选和匹配，如果供选择的廓线多，则获得理想匹配廓线的概率就增加，另外，对于具有高度复杂结构分布的云廓线而言，由于其自身分布特征高度复杂和特殊性，会增加寻找到匹配廓线的难度，因此对于分布连续且水平尺度范围大的云场，利用最小辐射距离方法匹配而成的云场结构与实测云场结构非常接近，而对于分布相对离散、水平尺度小以及特征特殊的云所构建的云场结构则与实际云场的差距会扩大。因此，最小辐射匹配法重建云物理结构更加适用于分布连续且水平尺度范围大的云场。

云的多光谱辐射被动遥感测量的是云的辐射特征，不同波段的辐射特性与云的物理结构特征密切相关。测云雷达则通过主动遥感，深入云体内部，探测云内物理结构分布特征。云的分布千变万化且丰富复杂，但其并非随意而生随意而长，其发展和演变总要受外场环境的影响和限制，并遵循一定的规律而进行。因此，虽然被动遥感测量的是云的整体特征，不同波段组合使用也能从一定程度上反映云的物理结构特征。通过开展各波段与云物理结构相关性分析，我们从22个谱段中对比并挑选出13个更有代表性并能够高效体现物理结构特征的波段，用于分析云光谱辐射特性与云物理结构之间的相关关系。运用4年时间的卫星雷达探测数据和光谱辐射数据，经统计分析表明，被动遥感的多光谱辐射特性与云物理结构之间存在显著的线性关系。总体而言，云物理结构距离的变化随辐射距离的增大而增加，随辐射距离的减小而减小。进一步的定量分析结果表明，云廓线之间当Dst小于1.5时，可认为其物理结构非常接近；以Drd＜1.0为阈值条件时，结构相近廓线（即Dst＜1.5）的个例大约为95%。辐射距离值没有结构距离值变化灵敏，这说明辐射特征变化没有能够显著表达出云结构特征上的变化，也就是当云廓线物理结构有相对小的变化时，所选用的可见、红外和近红外波段的辐射信息体现不出这小量级的变化，在未来随着技术的进步，其他谱段（例如微波波段数据）的加入将能进一步增强使用被动遥感手段来认识云物理结构的能力。

云物理结构的主动遥感相比被动遥感需要花费更多。目前的卫星主动遥感探测也局限为扫描路径上星下点的雷达探测，观测的是沿飞行方向和垂直方向的二维数据云结构数据，被动遥感的多光谱辐射数据在跨轨方向有较宽的延伸。借助多光谱辐射数据，基于上述统计分析结果，为主动探测的二维云场数据在跨轨方向的延展提供了可能。初步的试验也表明，使用相近辐射匹配的方法能够在一定条件下，例如背景大气状况稳定、地表特征变化不大等，可完成云物理结构的重建。
