1 引言

我国城镇化的高速发展改变了当地下垫面的物理属性和地表形态，进而影响了天气和气候特征。研究表明，在城镇化进程中，所在城市的温度（Kalnay and Cai, 2003），风速（卞韬等, 2018）、日照（吴婕等, 2015）、降水（王喜全等, 2007）在一定程度上都受到了土地利用变化的影响。正因为土地利用和当地气象要素存在互相影响的关系，因此，对于天气与气候模拟来说，模式中使用的土地利用数据与实际情况的匹配程度也影响着其结果的准确性（Madala et al., 2019）。

目前，在天气研究与预报模式（The Weather Research and Forecasting Model, WRF）中，默认数据集相对老旧，一种是更新于1993年、被分为24个类别的USGS（United States Geological Survey）数据，另一种是更新于2001年被分为20个类别的MODIS（Moderate-resolution Imaging Spectroradiometer）数据，这两种默认数据仅有1个土地类别代表城市。有研究表明更精细和准确的土地利用数据能够改善模式的模拟效果（曹峥等, 2015），因此通常在模式运行前，需要对土地利用资料进行优化更新。

城市发展引起的土地利用变化一方面体现在城市外部轮廓不断向外扩张，另一方面体现在城市内部空间结构日益复杂，因此，对WRF模式中土地利用资料的更新主要是对城市土地利用面积修正和城市内部分类细化两个方面。在城市面积修正方面，常鸣等（2014）利用当地已有的土地覆盖数据按照USGS的分类标准进行重分类，生成新的土地利用资料。因更新后的资料更加符合实际土地利用情况，从而改善了WRF模式对温度、风速和水汽压的模拟效果；在对城市内部分类的精细化方面，WRF城市冠层模型（Urban Canopy Model, UCM）支持研究者对城市建成区进一步细分为低强度居住区、高强度居住区、工商业和交通区3类（或被称为“低密度区”、“中密度区”和“高密度区”）（https://ral.ucar.edu/sites/default/files/public/product-tool/WRF-LSM-Urban.pdf.[2007-08-01]）。研究表明，城市的非均匀性对气象要素及其分布特征有一定影响（宋玉强等, 2014），因此在模式中考虑城市的精细化分类也是有必要的。在欧美的研究中，由于当地土地利用数据集更新速度快，划分精细且易于获取，研究者通常可以直接从共享数据库中下载土地利用资料，并参考NCAR将美国高分辨率土地覆盖数据（National Land Cover Database, NLCD）重分类为低、中、高密度区的方法分类（Dimitrova et al., 2019）。但在我国，由于高精度的土地利用数据不易获取，研究者一般通过卫星遥感资料，利用不同分类方法将城市细分为3类功能区：譬如张弛和束炯（2011）根据建筑物和植被比例对城市建成区进行细分；李炟等（2015）则使用了DEM(Digital Elevation Model)高程数据，将更新后的建成区细分；陈光等（2016）使用Landsat卫星资料，通过计算人类居住指数（Human Settlement Index, HIS）来对建成区进行分类。

近年来，基于局地气候分区（Local Climate Zone, LCZ）（Stewart and Oke, 2012）分类框架的土地利用资料分类方法逐渐应用于全球各地城市热岛研究中。LCZ分类与上述分类相同的是，它们都考虑到了城市内部的非均匀性；与上述分类不同的是，LCZ基于另一套分类标准，最多可将城市地表分为10类不同区域用于模式中。Brousse et al.（2016）首次以城市LCZ数据集修正了马德里的土地数据，证明了这种新的分类方法对于WRF模式有一定的改善效果。此后，将LCZ分类应用于WRF模式的研究逐渐在世界各地得以应用（Mughal et al., 2019; Molnár et al., 2019; Pellegatti Franco et al., 2019; Mu et al., 2020）。

我们发现，在研究土地利用资料更新对WRF模式影响的文献中，绝大多数研究仅是就某一种资料更新前后的模拟效果进行比较，并未将“城市面积改变”和“城市非均匀性”这两个因子进行区分。因此，我们综合考虑了面积修正与精细化分类这两个因子，根据城市土地利用资料的不同优化方案，对模式中的土地利用资料进行更新，并利用更新数据对上海市两次高温天气过程进行模拟，研究不同土地利用资料的优化方案对WRF模式模拟高温天气过程的影响。

2 数据及方法

2.1 研究区域及数据

上海是我国城市化水平最高的地区之一，多次历经城市转型和变迁，导致城市形态结构和土地利用情况非常复杂，对于研究城市精细化分类的模式影响来说是很好的样本，因此本文选取了上海市作为研究区域。

文中使用了中国科学院计算机网络信息中心地理空间数据云平台（http://www.gscloud.cn [2008-07-01]）提供的Landsat8卫星影像作为土地利用资料的数据源，为了降低云的影响，本文从中筛选出成像时刻云量小于10%的数据集（如表1所示）。

表 1

表 1 2017年上海Landsat8卫星遥感资料
Table 1 Landsat8 satellite remote sensing data of Shanghai in 2017

下载: 导出CSV

卫星产品	数据标识	成像时间	平均云量
Landsat8 OLI_TIRS	LC81180382017092LGN01	2017-04-02	0.02%
	LC81180392017092LGN00	2017-04-02	2.49%
	LC81180382017236LGN00	2017-08-24	0.4%
	LC81180392017236LGN00	2017-08-24	0.26%

2.2 研究方法

本文将卫星数据处理后，根据不同优化方案，生成了3种土地利用更新数据。然后将数据导入WRF模式（版本3.9），结合默认的USGS数据，共设置了4个算例（Case 1−4）进行数值模拟试验。最后，将数值试验结果与观测值进行比较，得出结论（图1为研究流程示意图）。为了减少研究的不确定性，本研究中的城市土地利用的更新仅指城市建成区的更新，并不考虑未受城市化影响区域的土地利用变化。本小节分别介绍这3种土地利用数据的生成及导入WRF中的步骤。

图 1

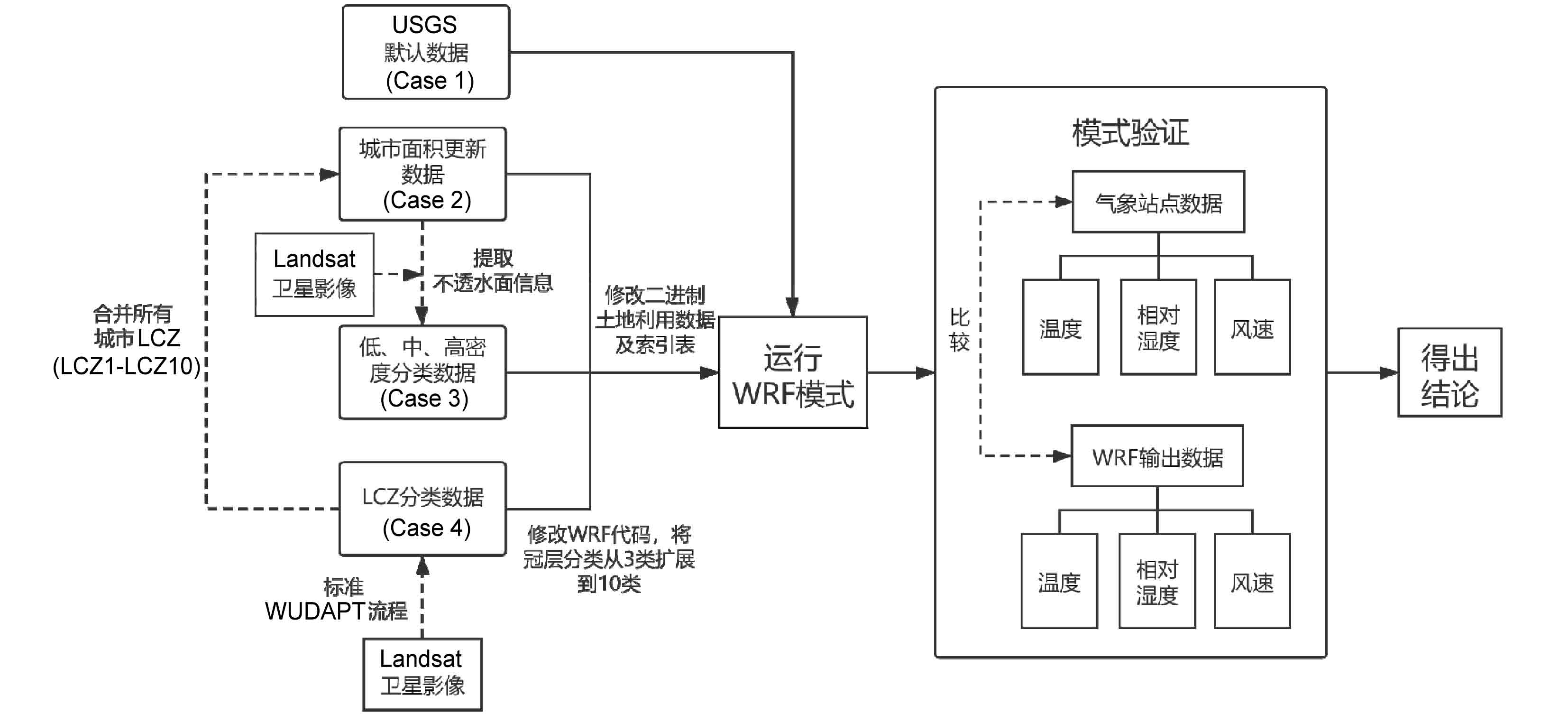

图 1 本文研究流程示意图
Figure 1 Schematic illustration of research process in this study

下载: 全尺寸图片

2.2.1 LCZ分类

目前，生成LCZ数据集的主要方法是根据世界城市数据库和门户访问工具（the World Urban Database and Access Portal Tools, WUDAPT）（http://www.wudapt.org/ [2018-07-01]）项目中提出的流程（Bechtel et al., 2015, 2019; Ching et al., 2018）（图2）进行操作。WUDAPT流程不需要高精度的GIS数据或难以获取的高分图像，即可将研究区域进行精细化分类生成LCZ地图。WUDAPT最多可将研究区域分为10个类别的城市地表和7个类别的自然地表。

图 2

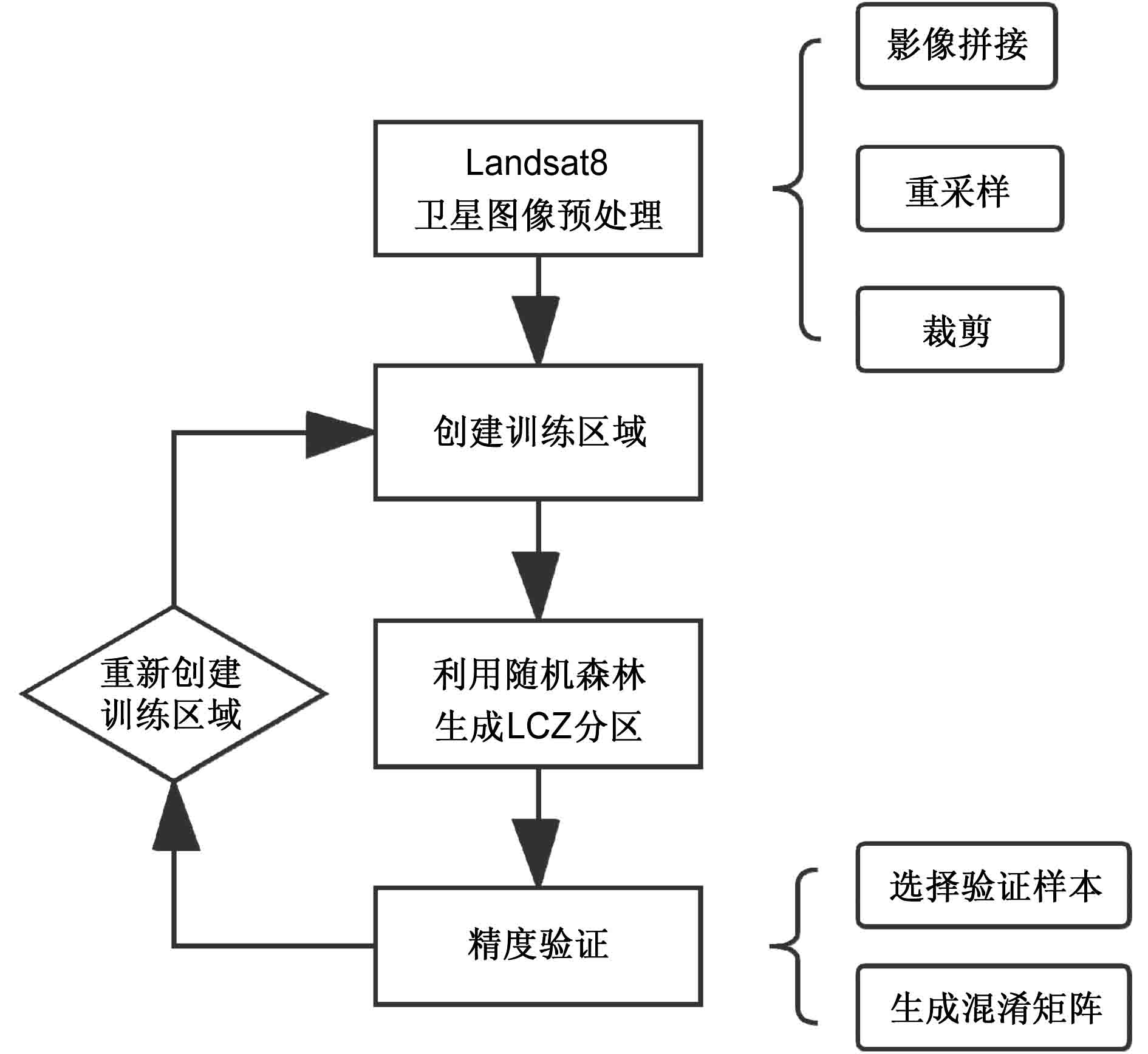

图 2 局地气候分区（LCZ）地图生成示意图
Figure 2 Schematic illustration of Local Climate Zone (LCZ) map generation

下载: 全尺寸图片

本文对上海进行LCZ分类的主要步骤如下：

首先，将卫星图像进行拼接，裁剪和重采样，需要说明的是，因为不同季节植被具有不同的光谱特征，因此需选择不同季节的卫星影像。然后根据LCZ的定义，在Google Earth软件上对各类LCZ进行分层采样（即对每类LCZ完全随机地选取训练区域）。训练区域的分布见图3，其中，不同颜色区域表示不同类别的LCZ。之后，将选定的训练区域以及含光谱信息的卫星影像资料导入SAGA GIS，并利用软件中的分类器对研究区域进行LCZ的划分。然后，本文避开已成为训练区域的地方，完全随机地在地图上选取验证样本，验证样本与训练样本相互独立。最后通过混淆矩阵法对LCZ分类结果进行精度验证。因为这一流程属于遥感监督分类，所以训练区域的选择影响着最终的分类结果，本文根据香港各LCZ的地面特征（https://www.researchgate.net/publication/303753786_The_Accuracy_of_LCZ_maps_Generated_by_the_World_Urban_Database_and_Access_Portal_Tools_WUDAPT_Method_A_Case_Study_of_Hong_Kong [2018-07-01]），结合百度街景（表2），共选取了121个较为准确的训练区域，最后生成了上海市分辨率为100 m×100 m的LCZ分类地图（如图4所示）。

表 2

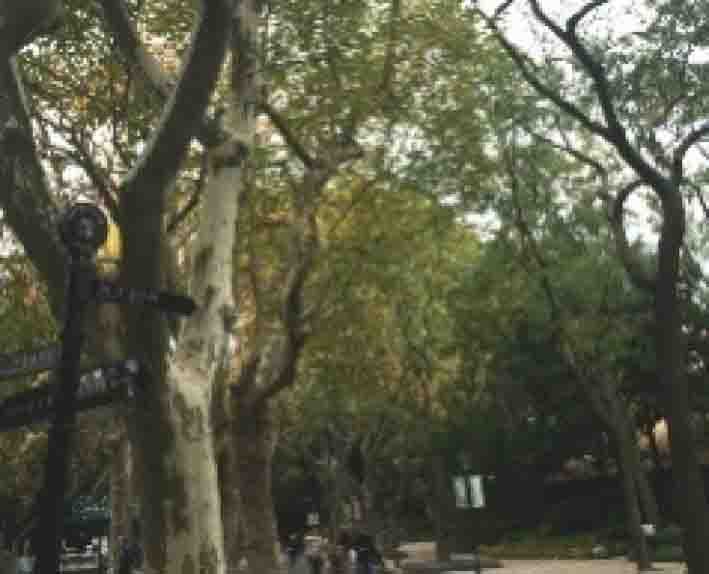

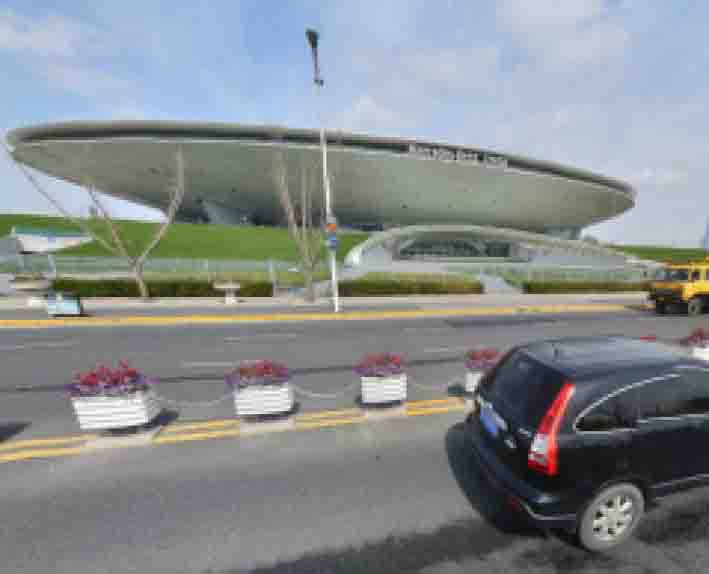

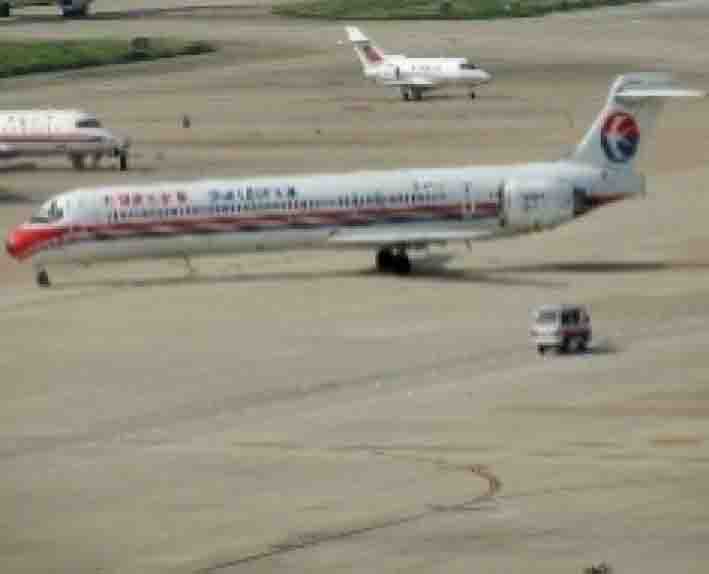

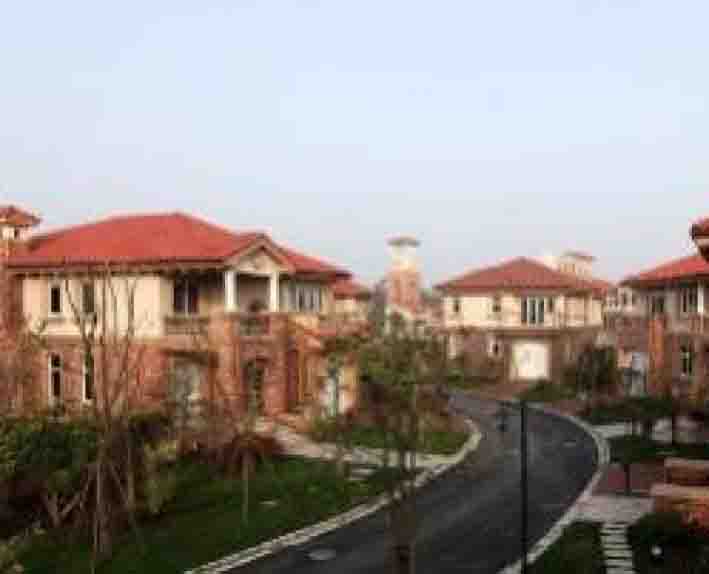

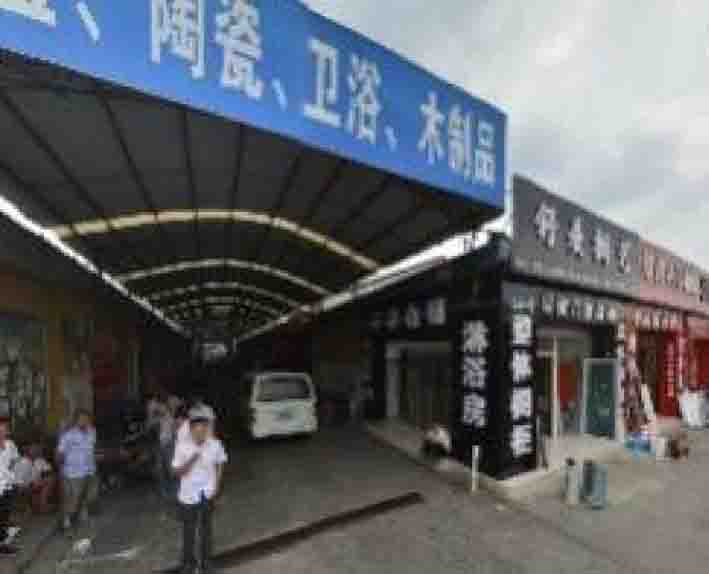

表 2 2017年上海各类LCZ地面景观
Table 2 Ground landscapes of LCZs of Shanghai in 2017

下载: 导出CSV

建筑类型	景观示例			建筑类型	景观示例			地表覆盖类型	景观示例
LCZ 1紧凑高层建筑区				LCZ 7轻质低层建筑区				LCZ B树木零散分布区
LCZ 3紧凑低层建筑区				LCZ 8大型低层建筑区				LCZ D低矮植物区
LCZ 4开敞高层建筑区				LCZ 10重工业区				LCZ E石头或路面区
LCZ 5开敞中层建筑区								LCZ F裸土或沙土区
LCZ 6开敞低层建筑区								LCZ G水体

图 3

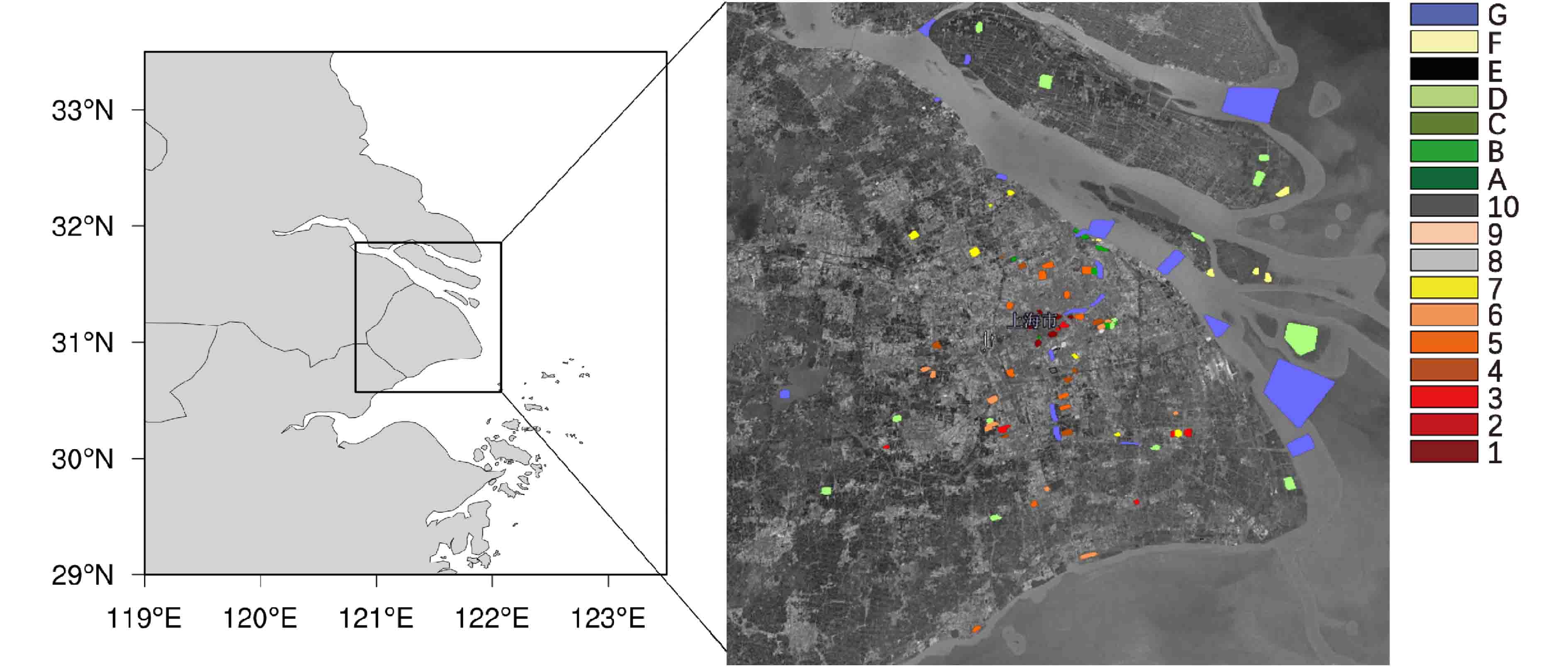

图 3 2017年Google Earth软件中上海的各类LCZ训练区域（A−G分别表示树木密集区、树木零散分布区、灌木区、低矮植物区、石头或路面区、裸土或沙土区、水体；1−10分别表示紧凑高层建筑区、紧凑中层建筑区、紧凑低层建筑区、开敞高层建筑区、开敞中层建筑区、开敞低层建筑区、轻型低层建筑区、大型低层建筑区、分散建筑区、重工业区）
Figure 3 LCZs training areas of Shanghai in 2017 in Google Earth software (A−G represent the area of dense trees, scattered trees, bush or scrub, low plants, bare rock or paved, bare soil or sand, and water, respectively; 1−10 represent the area of compact high-rise, compact mid-rise, compact low-rise, open high-rise, open mid-rise, open low-rise, lightweight low-rise, large low-rise, sparsely built, and heavy industry, respectively)

下载: 全尺寸图片

图 4

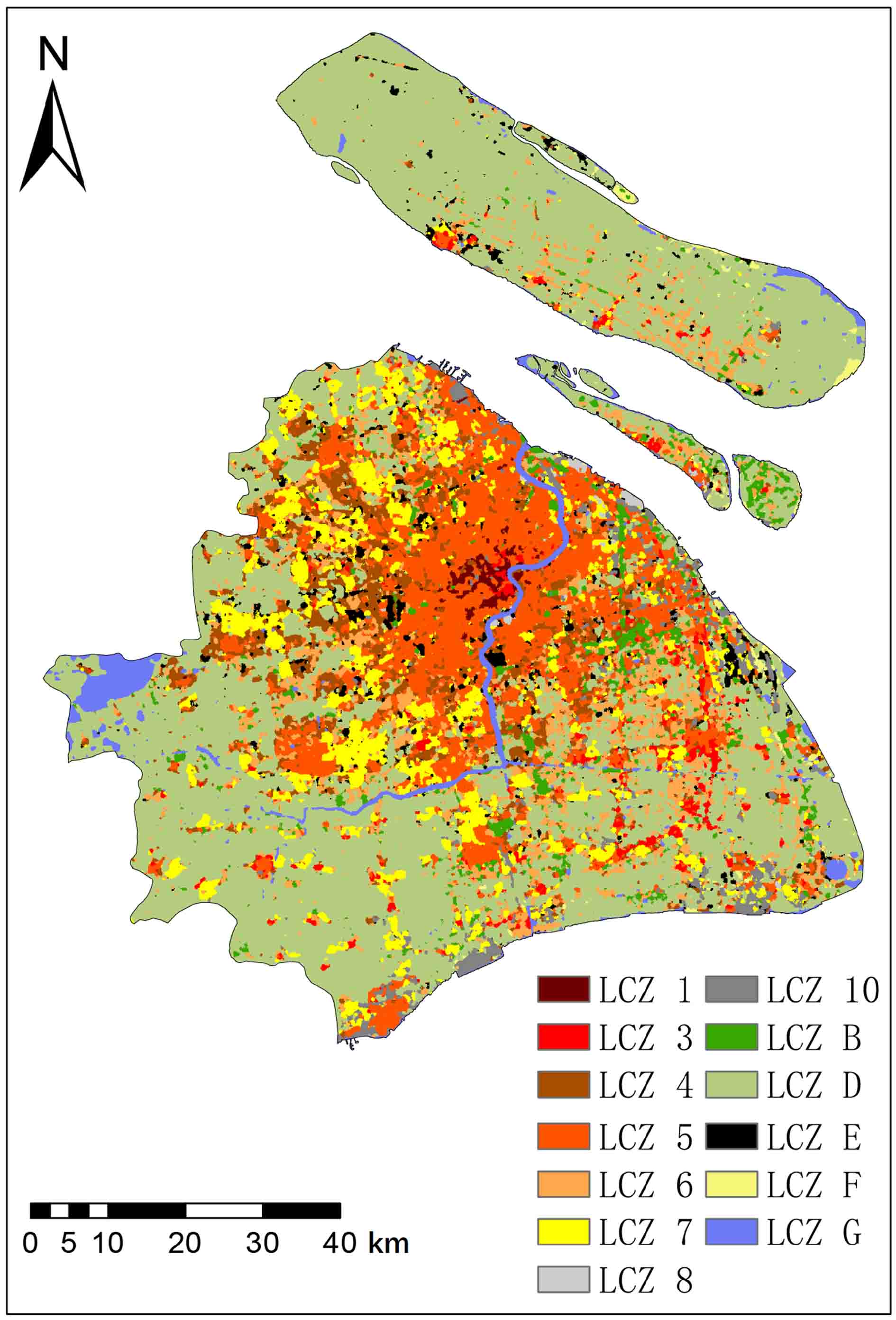

图 4 2017年上海LCZ地图
Figure 4 LCZ map of Shanghai in 2017

下载: 全尺寸图片

因为遥感图像的监督分类存在主观因素强的缺点，所以需要对分类结果进行精度检验，常用的方法是混淆矩阵法（梁继等, 2002）。表3则是上海市LCZ分类地图所对应的混淆矩阵，矩阵中的每一行代表了预测类别中的参考像元个数，每一列表示实际类别中的参考像元个数。

表 3

表 3 2017年上海LCZ地图的混淆矩阵
Table 3 Confusion matrix of LCZ map of Shanghai in 2017

下载: 导出CSV

		实际分类中的参考像元个数														用户精度
		1	3	4	5	6	7	8	10	B	D	E	F	G	总计
预测分类中的参考像元个数	1	28	3	0	0	0	0	0	0	0	0	0	0	4	35	0.80
	3	2	29	1	1	0	0	0	0	1	0	0	0	0	34	0.85
	4	1	0	59	6	2	0	0	0	0	0	1	0	1	70	0.84
	5	7	8	24	92	6	0	3	2	1	0	1	0	1	145	0.63
	6	0	0	3	1	39	0	1	0	1	3	0	0	0	48	0.81
	7	0	1	1	2	0	47	3	0	0	0	1	0	0	55	0.85
	8	0	0	0	0	0	0	2	0	0	0	1	0	0	3	0.67
	10	0	0	1	0	0	1	1	8	0	1	3	0	0	15	0.53
	B	0	0	0	0	0	0	0	0	15	3	0	0	0	18	0.83
	D	0	0	1	0	0	0	0	0	6	165	0	0	2	174	0.95
	E	0	0	3	0	0	0	0	0	0	1	4	0	0	8	0.50
	F	0	0	0	0	0	0	0	0	0	1	2	5	0	8	0.63
	G	0	0	0	0	0	0	0	0	0	0	0	0	106	106	1.00
	总计	38	41	93	102	47	48	10	10	24	174	13	5	114	719	−
制图精度		0.74	0.71	0.63	0.90	0.83	0.98	0.20	0.80	0.63	0.95	0.31	1.00	0.93	−	−
总体精度		0.83
Kappa系数		0.81

混淆矩阵中还含有以下参数：

总体分类精度OA（Overall Accuracy）指被正确分类像元总和除以像元总数N；

用户精度UA（User’s Accuracy）指正确分到A类的像元总数与分类器将整个影像分到A类的像元总数的比率；

制图精度PA（Producer’s Accuracy）指分类器正确分到A类的像元总数与A类真实参考点总数比率。Kappa系数计算公式为

其中，N表示整个混淆矩阵中元素之和，在本文中，该项表示参考像元总数； $ \sum\limits_k {{x_{kk}}} $ 表示混淆矩阵对角线上的元素之和，在本文中，该项表示被正确分类的像元总数； $\mathop x\nolimits_{k + } *\mathop x\nolimits_{ + k} $ 表示矩阵中第k行元素之和乘以第k列元素之和，本文中，该项表示实际中，参考点为k类分类的像元总数与所有被分类器判别为k类分类的像元总数之积。

最后，计算了该混淆矩阵种的总体精度、用户精度、制图精度和Kappa系数来评估分类模型的精度。

通过上述步骤，本研究将上海分成了13种类型的LCZ，其中，有8类属于城市LCZ。分类总体精度为0.83，kappa系数为0.81，说明每类LCZ的预测分类和实际分类间具有良好的一致性。根据分类结果，文章对地图中栅格数目进行了统计分析，发现在上海市行政范围内，城市地表占上海总面积的42.64%（表4），占陆域面积的43.99%，根据《上海市总体规划（2017−2035）》（http://ghzyj.sh.gov.cn/cmsres/13/135d5e42e159406ab1b4d1102eea2ffa/b86b9d44cb49dba1c00b7a2ac83be28d.pdf.[2019-08-10]）中对用地现状的描述，建成区占上海市46%的陆域面积，因此，本文认为此分类结果是可信的。然而，由于利用标准WUDAPT流程进行LCZ分类本身存在着无法避免的误差，因此不能对城市做到完全一致的分类，在高度异质化和景观破碎化的城市中更是如此。目前已有学者探讨了分类方法的规范化和改进（Zhao et al., 2019; Zhao et al., 2019），这部分内容已经超出了本文的研究范围，故在此不做讨论。

表 4

表 4 2017年上海LCZ各类别比例
Table 4 Proportions of LCZs of Shanghai in 2017

下载: 导出CSV

	城市地表									自然地表
	1	3	4	5	6	7	8	10		B	D	E	F	G
栅格数	3314	12079	43479	96454	63248	57458	1578	16587		19418	335279	15422	4275	21184
百分比	0.48%	1.75%	6.30%	13.98%	9.17%	8.33%	0.23%	2.40%		2.82%	48.61%	2.24%	0.62%	3.07%
总计	42.64%									57.36%

2.2.2 城市面积修正

此方案在不考虑城市内部精细化分类的情况下，对城市建成区面积进行了修正。在一般研究中，研究者可直接通过遥感影像或已有土地利用数据，根据WRF中土地利用数据分类标准进行重分类以修正城市面积。而在本文中，为了保持3个优化方案中城市面积一致，将LCZ分类中的所有城市类别（LCZ 1−10）进行简单合并，得到了经过城市面积修正后的数据（图5）。

图 5

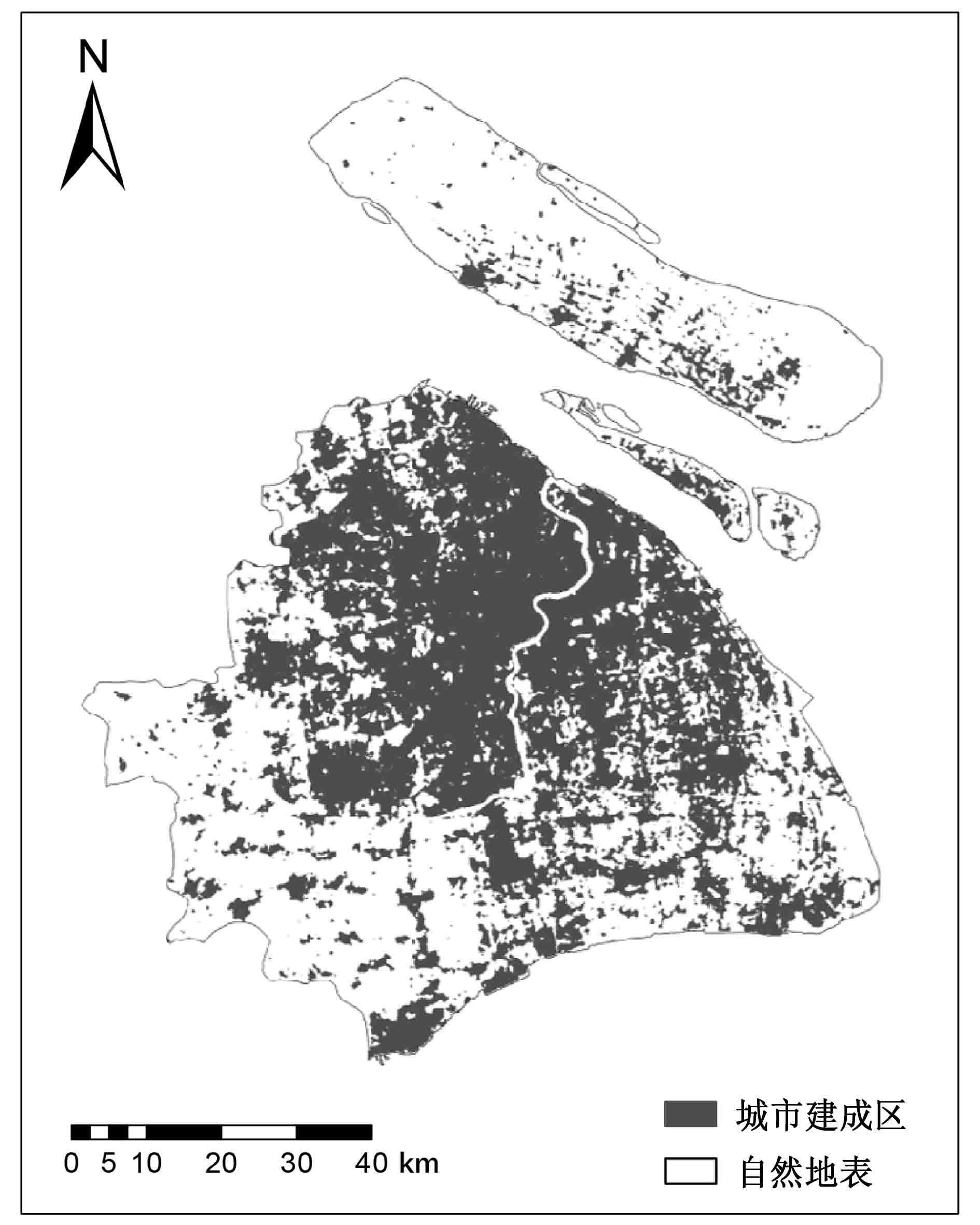

图 5 2017年上海城市建成区分布
Figure 5 Distribution of urban built-up area in Shanghai in 2017

下载: 全尺寸图片

2.2.3 低、中、高密度区分类

由于不透水面的快速增长是城市化的一个重要特征，且已有研究者利用Landsat卫星资料、根据不透水率差异进行城市的精细化分类（张亦洲等, 2013），故本研究也使用了不透水面信息对城市区域进行再分类，以下是此分类的主要步骤：

首先，本研究基于2017年4月两景卫星资料，根据徐涵秋（2008）提出的NDISI方法，提取了上海市建成区的不透水面信息，然后利用ArcGIS的邻域分析计算出不透水率，再通过设定不同的不透水率阈值，将城市建成区细化为低、中、高密度区3类区域。阈值的设定参考WRF默认城市冠层参数表中的城市分数值，以及NCAR对于低、中、高密度区的描述（https://www2.mmm.ucar.edu/wrf/users/docs/user_guide_V3.9/users_guide_chap3.html#_Writing_Static_Data.[2019-08-01]）。故本文将高密度区定义为不透水率大于0.95的区域，中密度区定义为不透水率大于0.7而小于0.95的区域，低密度区定义为不透水率小于0.7的区域，为上海地表做了比较粗略的分类，结果如图6所示。

图 6

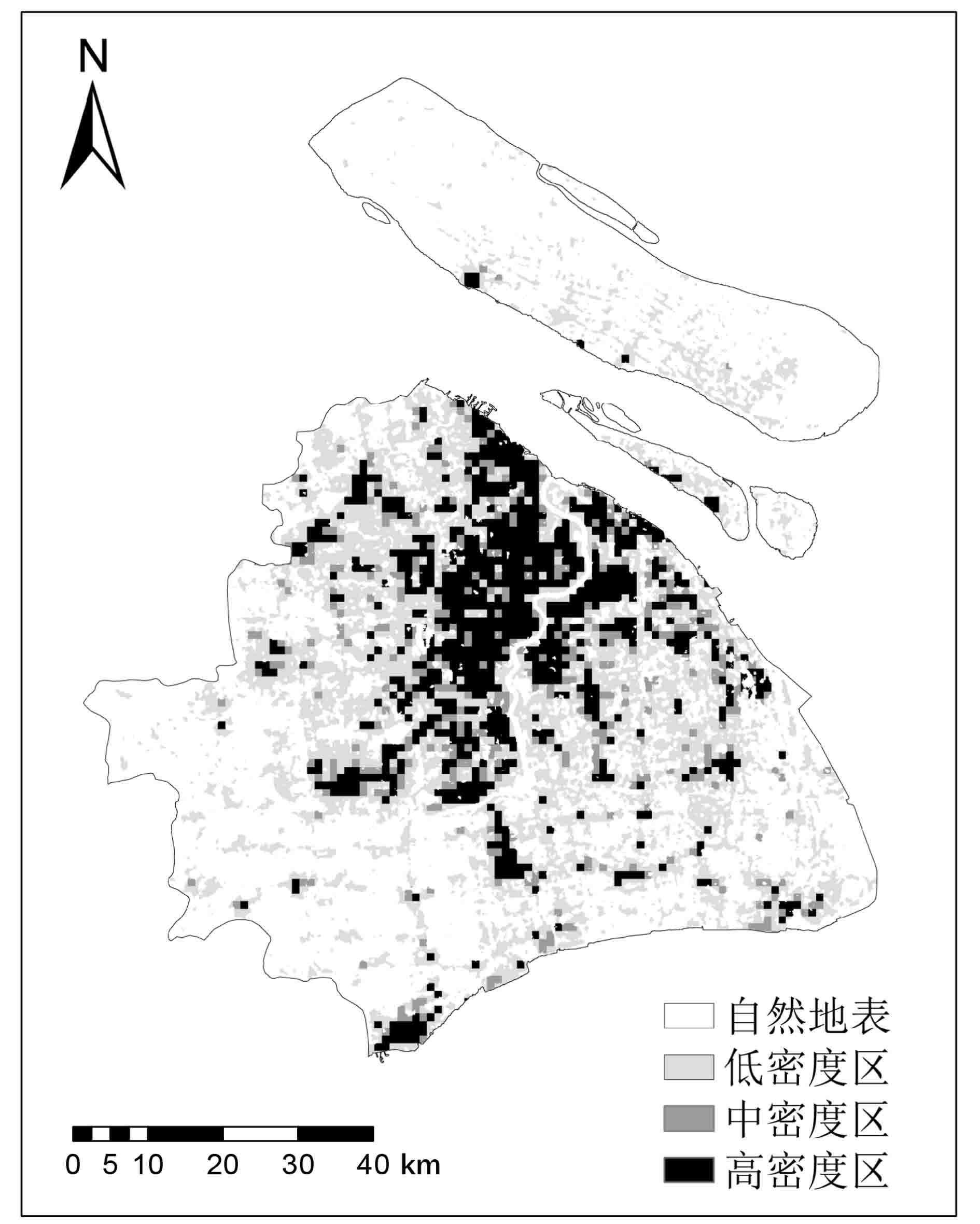

图 6 2017年上海低、中、高密度区分布
Figure 6 Distributions of low-density, medium-density, and high-density areas in Shanghai in 2017

下载: 全尺寸图片

2.2.4 土地利用数据导入WRF

在WRF中，修改土地利用数据一般有两种方法，一是直接修改静态地理数据库中的二进制地理数据；二是修改插值网格文件或初始化文件中每一网格的主要土地利用变量LU_INDEX和每一土地利用类别的覆盖率LANDUSEF。本文使用的是第一种方法，主要步骤如下：

首先，将前文中生成的土地利用数据以二进制格式写入文件。然后为此数据文件建立索引，规定土地利用文件的类型、投影方式、西南角经纬度等参数。最后，在GEOGRID.TBL定义新数据的名称、路径、插值方式、优先级等参数（https://www2.mmm.ucar.edu/wrf/users/tutorial/201007/WPS-advanced.pdf.[2019-08-01]; https://www2.mmm.ucar.edu/wrf/users/docs/user_guide_V3.9/users_guide_chap3.html#_Writing_Static_Data.[2019-08-01]）。

需要说明的是，因为WRF中只支持最多3类城市精细化分类，所以若要将LCZ数据输入模式，需要对WRF源代码中调用城市冠层的相关代码进行修改，以便将城市类别从3类扩展到10类，具体更改方法可见http://www.wudapt.org/wp-content/uploads/2016/05/Urbanized-WRF-modeling-using-WUDAPT-web-version-March2016.pdf.[2019-08-01]。

3 数值试验方案设计

本文使用WRF模式（版本3.9）对上海市2 m气温、相对湿度和10 m风速进行了模拟。研究选取了上海市11个气象站（站点分布如图7所示）的观测资料对模拟结果进行检验。为了排除其他天气系统的影响，本文选择了2018年8月7日08:00（北京时间，下同）至9日20:00，2019年8月19日08:00至21日20:00这两个时间段进行模拟，这段时间上海被西太平洋副热带高压所控制，天气较为稳定。这两次数值试验的前12小时都作为spin up时间，不参与模拟效果评估。

图 7

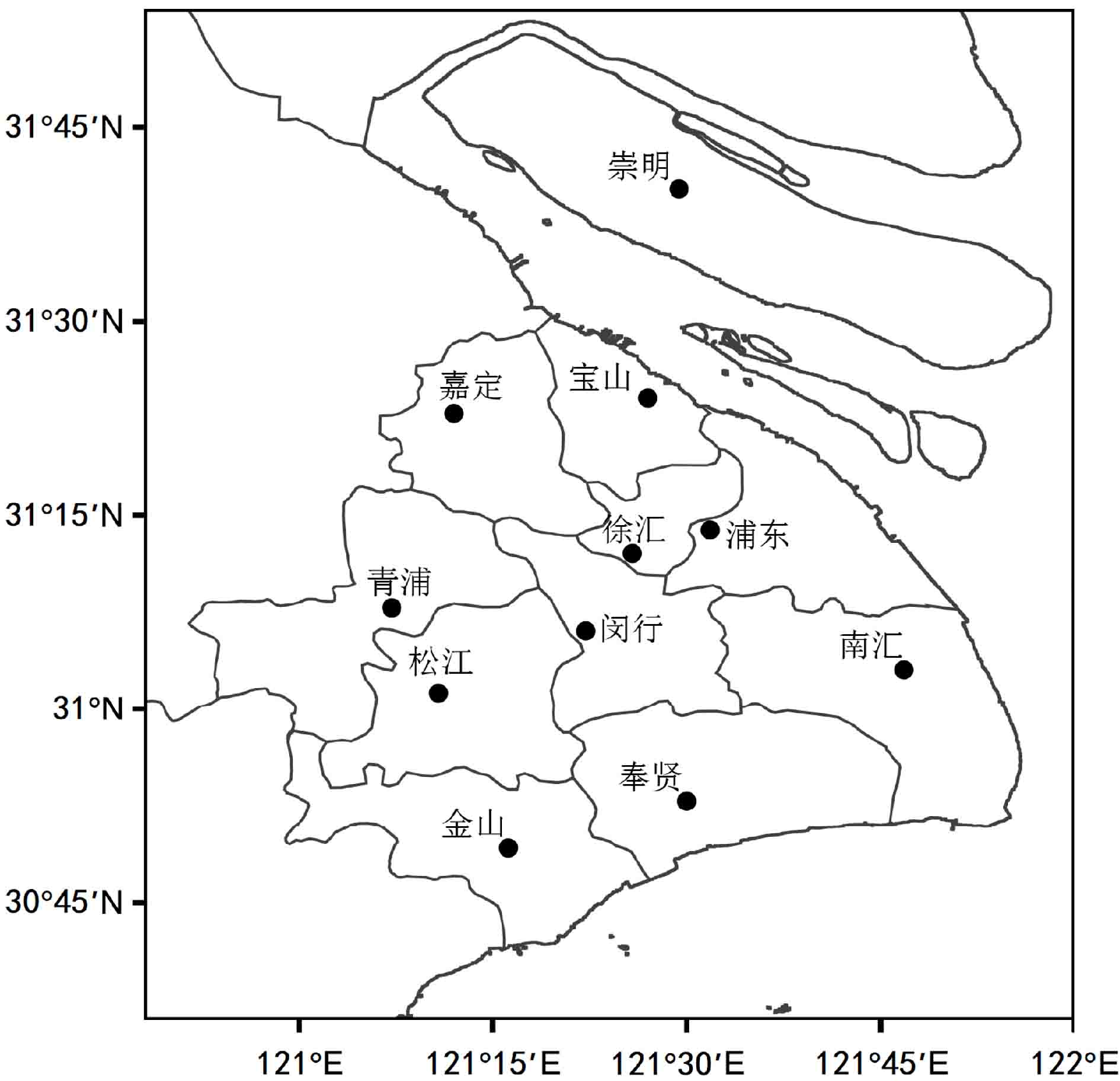

图 7 上海地面自动气象站分布
Figure 7 Distribution of ground automatic weather stations (AWSs) in Shanghai

下载: 全尺寸图片

模式设置了3层嵌套，水平分辨率分别为25 km、5 km和1 km，网格数分别为100×100、140×140、190×180，垂直方向为35层，微物理方案采用WSM3 方案，长短波辐射均采用RRTMG方案，近地层采用Monin-Obukhov（Janjic Eta）方案，边界层采用BouLac方案，陆面方案为与Noah耦合的UCM方案。

根据上述分类方法，本文共设置了4个算例（Case 1−Case 4）进行模拟，分类方法从简单到复杂，各个方案比较如下：

Case 1表示以默认的USGS土地利用数据进行模拟。该数据中，城市范围较小，城市分类仅有1类。

Case 2表示以仅修正城市面积的数据进行模拟。该数据中，城市范围较Case 1有所扩大，城市分类仅有1类。

Case 3表示以低、中、高密度区分类数据进行模拟，同时，研究还根据所计算出的低、中、高密度区域的平均城市分数，替换城市冠层参数中的默认城市分数。在该数据中，城市范围较Case 1有所扩大，且城市被细分为3类。

Case 4表示以LCZ分类数据进行模拟。该数据中，城市范围较Case 1有所扩大，同时，城市被细分为8类不同LCZ，城市冠层参数来自WUDAPT官网提供的默认参数表。

WRF前处理程序通过计算每一网格中各类土地利用的覆盖分数和主要土地利用类别，将土地利用数据插值到模式格点上，图8展示了4个算例中主要土地利用类型的差异，WRF规定，当城市无精细化分类时，应将其视为中密度区（图8a、8b）。表5展示了各站点在各算例中的主要土地利用类型。

表 5

表 5 不同算例中上海地面自动站的土地利用类型
Table 5 Land use of each ground AWS in Shanghai in cases

下载: 导出CSV

	算例名称
	Case 1	Case 2	Case 3	Case 4
闵行	水田和牧场	城市中密度区	城市中密度区	LCZ 5
宝山	水田和牧场	城市中密度区	城市高密度区	LCZ 7
嘉定	水田和牧场	城市中密度区	城市高密度区	LCZ 5
崇明	水田和牧场	水田和牧场	水田和牧场	水田和牧场
徐汇	城市中密度区	城市中密度区	城市高密度区	LCZ 5
南汇	水田和牧场	城市中密度区	城市低密度区	LCZ 5
浦东	水田和牧场	城市中密度区	城市高密度区	LCZ 5
金山	水田和牧场	水田和牧场	水田和牧场	水田和牧场
青浦	水田和牧场	城市中密度区	城市低密度区	LCZ 6
松江	水田和牧场	城市中密度区	城市高密度区	LCZ 5
奉贤	水田和牧场	城市中密度区	城市低密度区	水田和牧场

图 8

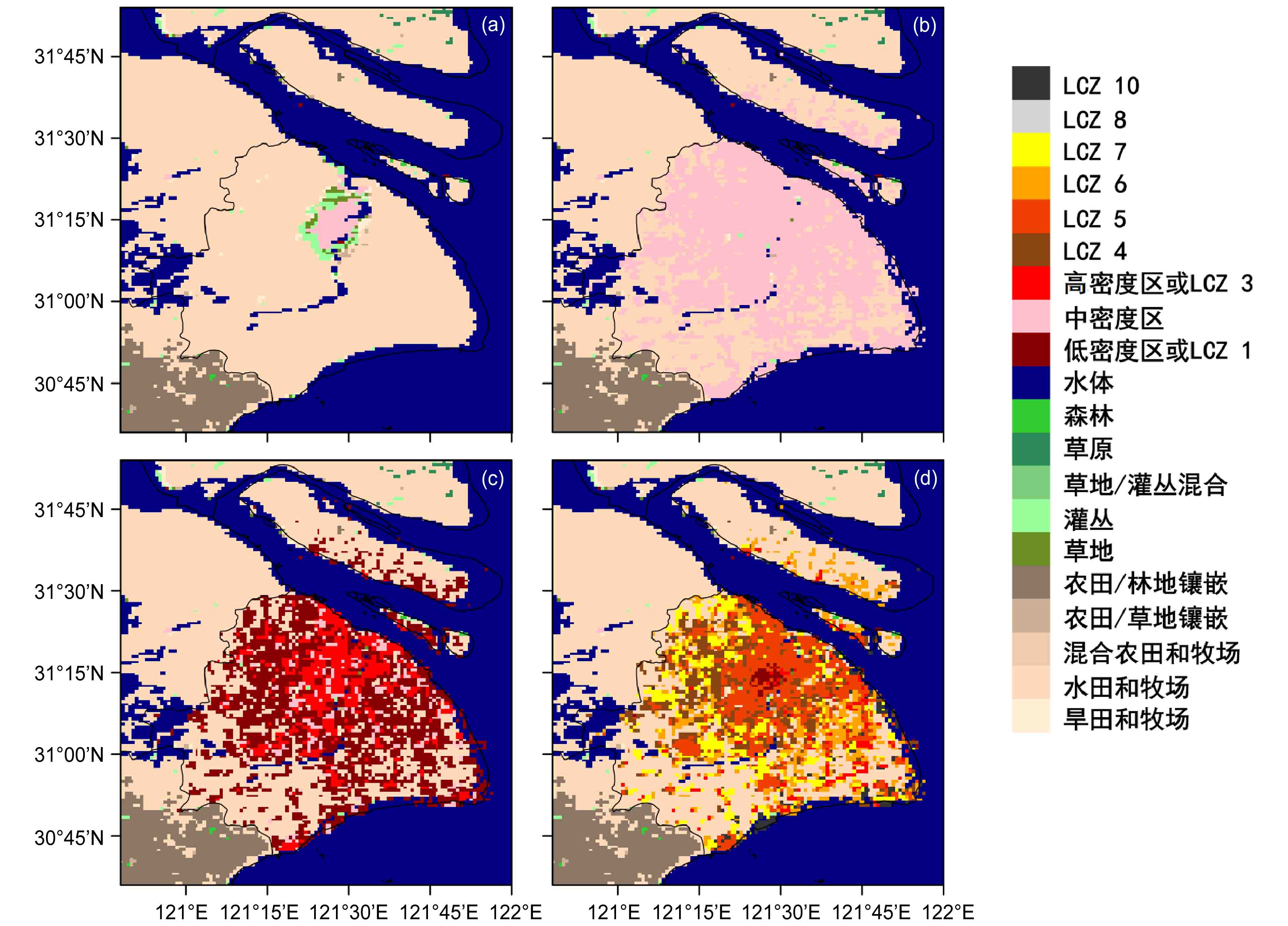

图 8 上海默认及更新的土地利用数据分类
Figure 8 Default and modified land use classification data for Shanghai

下载: 全尺寸图片

4 模拟结果及讨论

研究根据图7中观测站的经纬度信息，提取了两个模拟时段离站点最近格点的气象要素，并根据模拟结果和实测值的温度、风速和相对湿度计算了其逐小时平均值，绘制了对应日变化曲线（如图9所示）。图9a、9b、9c分别为2018年模拟时段的温度、风速和相对湿度，图9d、9e、9f分别为2019年模拟时段的温度、风速和相对湿度。

图 9

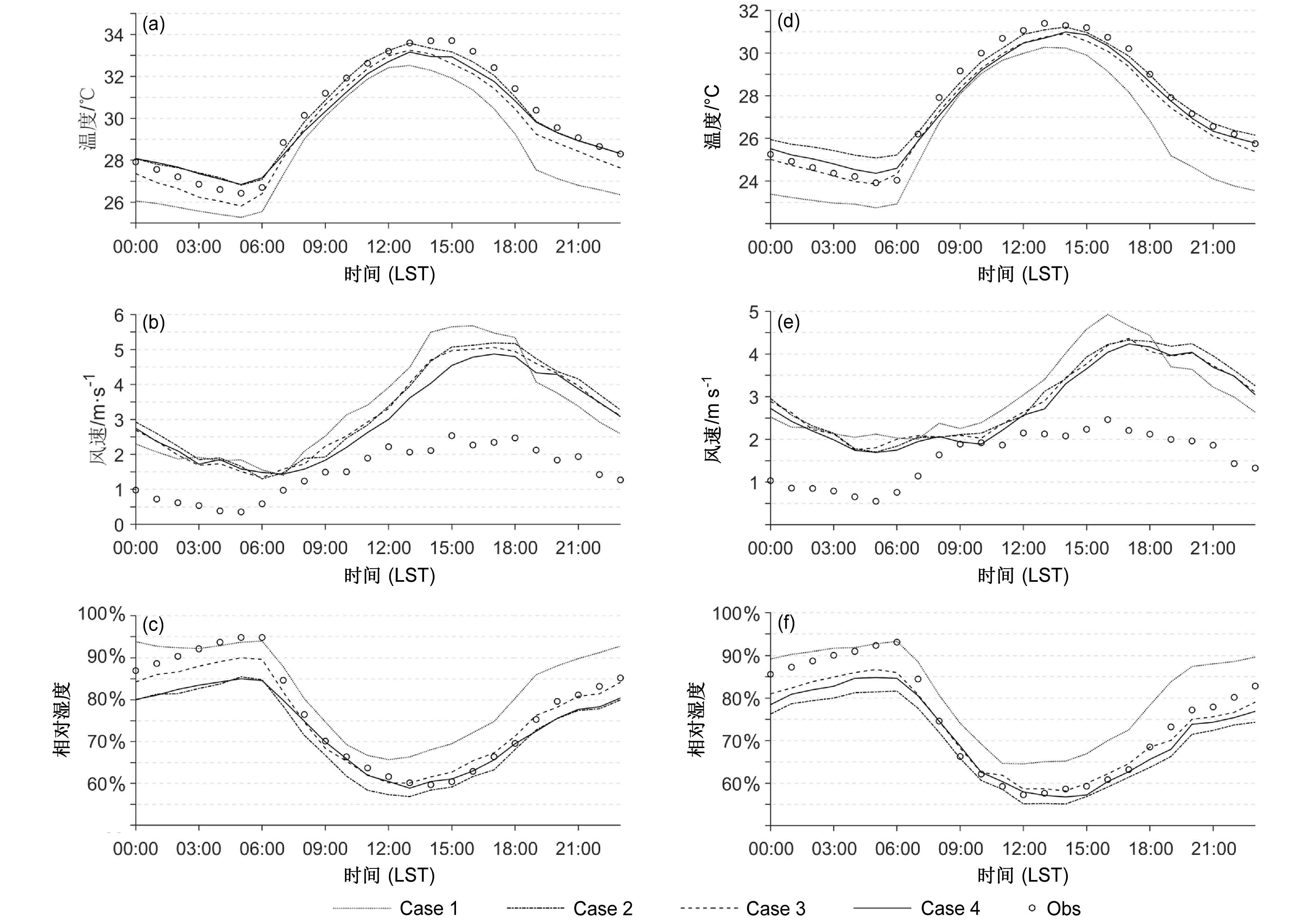

图 9 模拟的2018年8月7日20:00至9日20:00（左列）、2019年8月19日20:00至21日20:00（右列）的（a、d）温度、（b、e）风速和（c、f）相对湿度日变化曲线
Figure 9 Simulated diurnal variations of (a, d) temperature, (b, e) wind speed, and (c, f) relative humidity from 2000 LST 7 Aug to 2000 LST 9 Aug 2018 (left panel) and from 2000 LST 19 Aug to 2000 LST 21 2019 (right panel)

下载: 全尺寸图片

从图9a、9d中可看出，所有算例均能很好地模拟出温度的日变化趋势。Case 1模拟出来的温度最低且总低于实测温度，与实测偏差最为显著；Case 2−Case 4通过更新土地利用资料，使得模式对气温的模拟效果都有了不同程度的改善。正午到日落这段时间内，所有算例模拟温度都小于实测，Case 2模拟出来的温度最高。

在图9b、9e中，所有算例对风速日变化趋势模拟良好，但模拟值均偏高。在09:00、10:00左右，所有算例的模拟结果与实测值最为接近；Case 1相较于其他3个算例，在白天的模拟值更大，与实测值更加偏离；Case 2−Case 4之间模拟值差别较小，Case 4与实测值更加接近。

在图9c、9f中，所有算例也较好地模拟出了相对湿度昼低夜高的变化特征。Case 1的模拟值总高于实测值；Case 2则偏低；Case 3、Case 4位于Case 1、Case 2之间，且与实测更接近。

为了更清楚地说明更新后的土地利用数据对上海市高温模拟的影响，我们计算了两次模拟的温度、风速和相对湿度的平均绝对误差（MAE）、均方根误差（RMSE）和命中率（HR）这三个较常见的统计指标以分析模拟效果（表6）。其中，命中率表示差异小于某一标准值的概率（何建军等, 2014; 李炟, 2015），本文将温度的标准值定为2°C，风速的标准值定为2 m/s，相对湿度的标准值定为10%。由于MAE和RMSE的变化基本同步，故本文仅对两次模拟中平均RMSE和平均HR进行比较分析。

表 6

表 6 2018年8月7日20:00至9日20:00、2019年8月19日20:00至21日20:00上海的总体温度、风速和相对湿度的模拟性能统计指标
Table 6 Simulation performance statistical indicators of temperature, wind speed, and relative humidity in Shanghai from 2000 LST 7 Aug to 2000 LST 9 Aug 2018 and from 2000 LST 19 Aug to 2000 LST 21 Aug 2019

下载: 导出CSV

		2018年8月7~9日				2019年8月19~21日				两次过程的算术平均值
		温度/°C	风速/m s-1	相对湿度		温度/℃	风速/m s-1	相对湿度		温度/°C	风速/m s-1	相对湿度
平均绝对误差	Case 1	1.61	1.86	7.56%		1.64	1.60	7.85%		1.63	1.73	7.71%
	Case 2	0.66	1.86	7.02%		0.87	1.58	8.26%		0.77	1.72	7.64%
	Case 3	0.82	1.77	5.22%		0.79	1.52	6.07%		0.81	1.65	5.65%
	Case 4	0.74	1.65	6.31%		0.79	1.47	6.69%		0.77	1.56	6.50%
均方根误差	Case 1	1.84	2.18	9.25%		1.91	1.89	9.75%		1.88	2.04	9.50%
	Case 2	0.88	2.15	8.49%		1.14	1.84	10.05%		1.01	2.00	9.27%
	Case 3	1.05	2.04	6.46%		1.00	1.77	7.57%		1.03	1.91	7.02%
	Case 4	0.93	1.92	7.80%		1.00	1.70	8.27%		0.97	1.81	8.04%
命中率	Case 1	63%	60%	65%		64%	70%	66%		64%	65%	66%
	Case 2	97%	58%	71%		90%	65%	65%		94%	62%	68%
	Case 3	94%	61%	86%		94%	68%	79%		94%	65%	83%
	Case 4	97%	68%	79%		95%	72%	74%		96%	70%	77%

对温度来说，Case 2中平均RMSE较Case 1减少了0.86°C，平均HR提高了30%。Case 2−4之间变化较小，RMSE差异在0.1°C内，HR差异在3%内。这表示城市的精细化分类对于温度模拟虽有影响，但效果远不及城市面积改变带来的变化。

对风速来说，Case 2中平均RMSE较Case 1仅降低了0.04 m/s，平均HR降低了3%。我们比较了Case 2−4后发现，Case 3的平均RMSE相较于Case 2降低了0.09 m/s，HR增加了3%；Case 4的RMSE相较于Case 2进一步降低了0.19 m/s，HR增加了8%。因此，对于风速来说，精细化分类方案比城市面积的改变对RMSE的影响更大。而且Case 4总是误差最小且命中率最高，本文认为城市内部精细化分类的类别数量也可能会对风速模拟有一定影响。

对于相对湿度来说，面积变化对平均RMSE有一定影响，但变化较小，在0.3%以内。Case 3和Case 4较Case 2对模拟效果皆有一定的提高，Case 3中平均RMSE较Case 2降低了2.25%，平均HR增加了15%；Case 4中平均RMSE较Case 2降低了1.23%，平均HR增加了9%。这表明，精细化分类对相对湿度RMSE的影响大于面积改变的影响。Case 3、Case 4对相对湿度的模拟效果较好，可能是因为相对湿度与地表水分蒸散有关，Case 3直接以不透水面信息作为分类依据，Case 4中使用了LCZ分类数据，而各LCZ的景观和属性也与不透水特征有一定的联系，因此Case 3和Case 4能较好地把握城市的非均匀性，使其模拟结果更加贴近实测值。

表7为4个算例中各站点在2018年8月、2019年8月这两个模拟时段的风速和温度的RMSE平均值。我们注意到徐汇在每一算例中的风速误差皆大于其他站点。对此，本文认为可能是由于徐汇气象观测场设置于上海市气象局大楼背后的草坪上，在其方圆几百米内还建有大教堂、酒店等高大建筑，不满足观测场四周空旷平坦的设置规范。正因为这些建筑阻碍，使得实测风速减小，因此造成了模拟风速与实测值之间出现了较大的误差。在风速模拟中，除宝山、崇明、金山和奉贤站以外，其他站点基本满足分类越精细风速模拟误差越小的规律。对于这一点，本文分析可能是因为宝山、崇明、金山和奉贤这四个站点都处于上海东部或南部，靠海岸线较近，受到海陆风的干扰，城市精细化分类对其的影响稍弱。表7中还看出宝山站在Case 2、Case 3中对于温度和风速的模拟效果皆优于Case 4。通过实地勘测，本文认为这可能是LCZ分类与实际土地利用存在一定出入所导致。宝山站位于板房与居民区边缘，虽然在景观上符合LCZ 7中的“轻质低层建筑区”的特点（表5），但因其周围存在较大范围的中、高层住宅，从几何形态和热力性质上来说可能更加符合中密度区或高密度区的特点，因此造成了Case 4与实测值间误差反而大于Case 2、Case 3的结果。

表 7

表 7 2018年8月7日20:00至9日20:00和2019年8月19日20:00至21日20:00上海地面气象站温度和风速的RMSE算术平均值
Table 7 Arithmetic average RMSEs of temperature and wind speed from 2000 LST 7 Aug to 2000 LST 9 Aug 2018 and from 2000 LST 19 Aug to 2000 LST 21 Aug 2019 at each ground AWS of Shanghai

下载: 导出CSV

	风速RMSE平均值/m s-1					温度RMSE平均值/°C
	Case 1	Case 2	Case 3	Case 4		Case 1	Case 2	Case 3	Case 4
闵行	2.30	2.01	1.99	1.61		1.93	0.75	0.71	0.86
宝山	1.85	1.45	1.30	1.58		1.48	0.64	0.61	0.82
嘉定	1.60	1.51	1.50	1.36		2.26	0.94	0.98	0.58
崇明	1.97	2.19	2.07	2.11		1.42	1.30	1.32	1.31
徐汇	2.82	2.98	2.77	2.49		1.76	0.63	0.68	0.69
南汇	1.81	1.70	1.73	1.49		1.59	0.88	1.14	0.94
浦东	2.54	2.44	2.21	1.94		1.48	1.01	0.87	1.08
金山	1.80	1.95	1.89	1.99		1.91	1.41	1.47	1.32
青浦	2.03	1.78	1.72	1.61		2.16	1.37	1.02	0.98
松江	1.44	1.54	1.55	1.36		2.57	0.78	1.26	0.79
奉贤	1.79	1.81	1.80	1.94		1.65	0.92	0.80	0.93

5 结论

本文利用开源卫星影像，通过遥感方法生成了3种新的土地利用数据，结合WRF默认的USGS数据，共设置了4个算例对上海市2018年8月7日20:00至9日20:00以及2019年8月19日20:00至21日20:00这两个时段内的2 m气温、相对湿度以及10 m风速进行了模拟。本文通过比较城市土地利用资料的不同优化方案对上海市两次高温过程模拟的影响。我们认为，在上海夏季高温的模拟中：

（1）对WRF土地利用数据进行更新优化后，对温度、相对湿度和风速的模拟效果都有所改善。

（2）土地利用数据的更新对温度的影响最明显。其中，城市面积是影响温度模拟最关键的因子。仅对城市面积进行修正，使两次模拟中温度的平均RMSE降低0.86°C，平均HR提高了30%。对城市进行精细化分类也影响了温度的模拟结果，但影响程度较小，平均RMSE最多降低了0.04°C，平均HR变化在3%以内。

（3）在对风速的模拟中，城市精细化分类对风速模拟的影响比城市面积对风速的影响更大，面积修正使风速的平均RMSE仅降低了0.04 m/s，而两种城市精细化分类方案使风速的平均RMSE在面积修正的基础上分别降低了0.09 m/s和0.19 m/s。随着城市内部的精细化分类类别的增多，RMSE减小、HR增加。使用LCZ数据的算例的平均RMSE最小，仅1.81 m/s，平均HR为70%。

（4）对于相对湿度的模拟，面积变化对于RMSE影响较小、仅使平均RMSE降低了0.23%，而两种精细化分类方案在此基础上进一步使RMSE分别降低了2.25%和1.23%。其中，以不透水面信息作为分类依据的算例效果最佳，平均RMSE为7.02%，平均HR为83%。

（5）总体上看，精细化分类方案在一定程度上考虑了城市的非均匀性，因此对于温度、相对湿度和风速模拟结果的改善程度更大。对于两个精细化分类的数据，LCZ分类数据的效果略优于低、中、高密度区的分类，这说明分类的细致程度也可能提高WRF的模拟性能。

本文作为区分地研究建成区面积变化和精细化分类对WRF模式影响的一次初探，并未考虑参数和参数化方案的影响。但在模式中，土地分类数据的准确性只是影响模拟效果的一个方面，模式中一些参数和参数化方案的选取同样重要。在未来的研究中，还应在优化土地利用数据的基础上，修改参数和参数化方案，使之更加符合研究区域的实际情况，再进一步探讨不同土地利用资料对于模式的影响。
